上海辰华chi660f电化学工作站

上海辰华chi660f电化学工作站为通用电化学分析测量系统。下图为仪器的硬件结构示意图。仪器内含快速数字信号发生器，用于高频交流阻抗测量的直接数字信号合成器，双通道高速数据采集系统，电位电流信号滤波器，多级信号增益，ir降补偿电路，以及恒电位仪／恒电流仪（660f）。电位范围为±10v，电流范围为±250ma。电流测量下限低于10pa。可直接用于超微电极上的稳态电流测量。如果与chi200b微电流放大器及屏蔽箱连接，可测量1pa或更低的电流。如果与chi680d大电流放大器连接，电流范围可拓宽为±2a。chi600f系列也是十分快速的仪器。信号发生器的更新速率为10mhz，数据采集采用两个同步16位高分辨低噪声的模数转换器，双通道同时采样的速率为2.5mhz。双通道同步电流电位采样可加快阻抗测量的速度。某些实验方法的时间尺度可达十个数量级，动态范围极为宽广。循环伏安法的扫描速度为1000v/s时，电位增量仅0.1mv，当扫描速度为5000v/s时，电位增量为1mv。又如交流阻抗的测量频率可达3mhz，交流伏安法的频率可达10khz。仪器可工作于二，三，或四电极的方式。四电极可用于液/液界面电化学测量，对于大电流或低阻抗电解池（例如电池）也十分重要，可消除由于电缆和接触电阻引起的测量误差。仪器还有外部信号输入通道，同步16位高分辨采样的速率为2.5mhz。可在记录电化学信号的同时记录外部输入的电压信号，例如光谱信号等。这对光谱电化学等实验极为方便。

600f系列是600e系列的迭代升级产品。升级后具备更快的数据获取速度，使用了16位分辨、2.5mhz的双通道同步adc。之前双通道同步adc是1mhz。

cv测试支持2500v/s扫速下1mv的采样间隔。之前是1000v/s的扫速下1mv采样间隔。

ca最小采样间隔从1微秒降到0.4微秒，双通道同步。

新的型号在usb3.0接口下会有更快的数据传输速度。cv的实时数据传输的扫描速度从3v/s提升到12v/s。i-t、ca技术的数据实时传输间隔从0.0003333秒降低到0.0001秒。

交流阻抗（ac impedance）频率提高到3mhz。

我们增加了电流中断ir补偿，恒电流间歇滴定技术（gitt），恒电位间歇滴定技术（pitt）。

chi600f系列硬件采用了高速的处理器，快速的放大器，快速的模数转换器和数模转换器。计时电量法加上了模拟积分器。一个16位高分辨高稳定的电流偏置电路以达到电流复零输出，亦可用于提高交流测量的电流动态范围。高分辨的模数转换器具有更好的信噪比，也给出了灵敏度设置的更大动态范围。

chi600f系列还允许升级为双工作电极电化学分析仪（双恒电位仪）。新的设计通过增加一块第二通道的电位控制，电流电压转换，多级增益和低通滤波器的电路板，便成了chi700f系列的双工作电极电化学分析仪（双恒电位仪）。

chi600f系列仪器集成了几乎所有常用的电化学分析和测量技术。为了满足不同的应用需要以及经费条件，chi600f系列分成多种型号。不同的型号具有不同的电化学分析测量技术和功能，但基本的硬件参数指标和软件性能是相同的。chi600f和chi610f为基本型，分别用于机理研究和分析应用。它们也是十分优良的教学仪器。chi602f和chi604f可用于腐蚀研究。chi620f和chi630f为综合电化学分析仪，而chi650f和chi660f为更先进的电化学工作站。

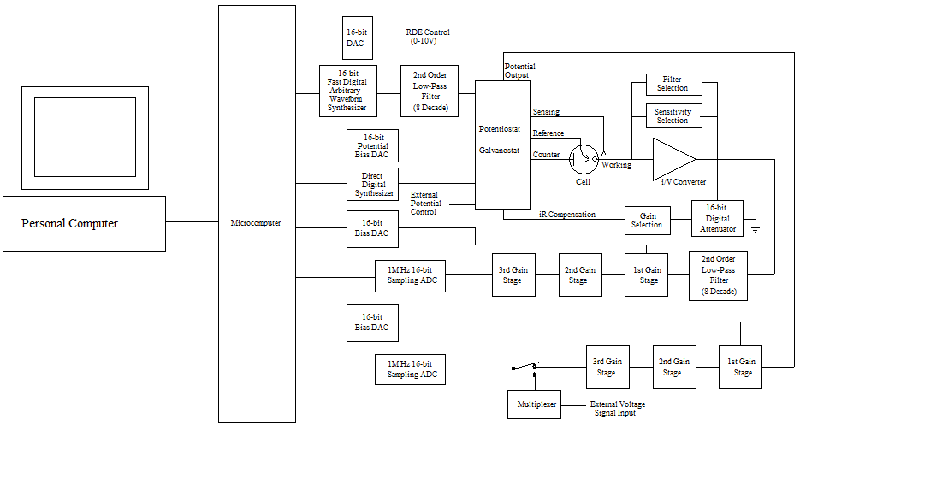

chi600f系列电化学分析仪/工作站的框图

硬件参数指标

恒电位仪

· 零阻电流计

· 2，3，4电极结构

· 浮动地线或实地

· 电位范围：±10v

· 电流：±250ma连续,±300ma峰值

· 槽压：±13v

· 恒电位仪上升时间：小于1ms,通常0.8ms

· 恒电位仪带宽（-3分贝）：1mhz

· 所加电位范围：±10mv, ±50mv, ±100mv, ±650mv, ±3.276v, ±6.553v, ±10v

· 所加电位分辨：电位范围的0.0015%

· 所加电位准确度：±1mv,±满量程的0.01%

· 所加电位噪声：<10mv均方根植

· 测量电流范围：±10pa至±0.25a，12量程

· 测量电流分辨：电流量程的0.0015%，0.3fa

· 电流测量准确度：电流灵敏度1e-3a/v至1e-7a/v时为0.2%，其他范围为1%

· 输入偏置电流：<10pa

恒电流仪(chi660f)

· 恒电流范围：0.3na–250ma

· 所加电流分辨率：电流范围的0.03%

· 测量电位范围：±0.025v,±0.1v,±0.25v,±1v,±2.5v,±10v
· 测量电位分辨率：测量范围的0.0015%

· 所加电流准确度：±20pa，电流3e-7a至3e-3a时为0.3%，其他范围为1%

电位计

·参比电极输入阻抗：1e12欧姆

·参比电极输入带宽：10mhz

·参比电极输入偏置电流：<=10pa @ 25°c

波形发生和数据获得系统

· 快速信号发生更新速率：10mhz，16位分辨

· 快速数据采集系统：双通道16位分辨adc，同步采样速率2.5m赫兹

· 外部信号记录通道采样速率：2.5mhz

附件

· 电极线

· usb通讯线

· 电源线

实验参数

· cv和lsv扫描速度：0.000001v/s至10,000v/s

· 扫描时的电位增量：0.1mv（当扫速为1,000v/s时）

· ca和cc的脉冲宽度：0.0001至1000sec

· ca和cc的最小采样间隔：0.4ms

· cc模拟积分器

· dpv和npv的脉冲宽度：0.001至10sec

· swv频率：1hz至100khz

· i-t的最小采样间隔：0.4ms

· acv频率范围：0.1hz至10khz

· shacv频率范围：0.1hz至5khz

· ftacv频率范围：0.1hz至50hz，可同时获取基波，二次谐波，三次谐波，四次谐波，五次谐波，六次谐波的acv数据

· 交流阻抗：0.00001hz至3mhz

· 交流阻抗波形幅度：0.00001v至0.7v均方根值

其他特点

· 自动或手动ir降补偿（正反馈和电流中断法）

· 电流测量偏置：满量程，16位分辨，0.003%准确度

· 电位测量偏置：±10v，16位分辨，0.003%准确度

· 外部电位输入

· 电位和电流的模拟输出

· 可控电位滤波器的截止频率：1.5mhz,150khz,15khz,1.5khz,150hz,15hz,1.5hz, 0.15hz

· 可控信号滤波器的截止频率：1.5mhz,150khz,15khz,1.5khz,150hz,15hz,1.5hz, 0.15hz

· 旋转电极控制电压输出（chi630f以上型号）：

0-10v对用于0-10000rpm的转速，16位分辨，0.003%准确度，需要某些旋转电极装置才能工作

· 通过宏命令可以控制数字输入输出线

· 内闪存储器可迅速更新程序

· usb口数据通讯

· 电解池控制：通氮，搅拌，敲击（需要特殊电解池系统）

· cv数字模拟器和拟合器。用户定义反应机理（chi630f以上）或预定义反应机理（其他型号）

· 交流阻抗模拟器和拟合器（具有交流阻抗测量功能的型号）

· 数据长度：256k-16384k可选

· 仪器尺寸： 37 cm (宽) ′ 23 cm (深) ′ 12 cm (高)

chi600f系列仪器不同型号的比较

功能	600f	602f	604f	610f	620f	630f	650f	660f
循环伏安法（cv）	l	l	l	l	l	l	l	l
线性扫描伏安法（lsv）^&	l	l	l	l	l	l	l	l
阶梯波伏安法（scv）^#&						l	l	l
tafel图（tafel）		l	l			l	l	l
计时电流法（ca）	l	l	l		l	l	l	l
计时电量法（cc）	l	l	l		l	l	l	l
差分脉冲伏安法（dpv）^#&				l	l	l	l	l
常规脉冲伏安法（npv）^#&				l	l	l	l	l
差分常规脉冲伏安法（dnpv）^#&								l
方波伏安法（swv）^&					l	l	l	l
交流（含相敏）伏安法（acv）^#&$						l	l	l
二次谐波交流（相敏）伏安法（shacv）^#&$						l	l	l
傅里叶变换交流伏安法（ftacv）								l
电流-时间曲线（i-t）						l	l	l
差分脉冲电流检测（dpa）								l
双差分脉冲电流检测（ddpa）								l
三脉冲电流检测（tpa）								l
积分脉冲电流检测（ipad）								l
控制电位电解库仑法（be）	l	l	l		l	l	l	l
流体力学调制伏安法（hmv）							l	l
扫描-阶跃混合方法（ssf）							l	l
多电位阶跃方法（step）							l	l
恒电位间歇滴定法（pitt）								l
交流阻抗测量（imp）			l				l	l
交流阻抗-时间测量（impt）			l				l	l
交流阻抗-电位测量（impe）			l				l	l
计时电位法（cp）								l
电流扫描计时电位法（cpcr）								l
多电流阶跃法（istep）								l
恒电流间歇滴定法（gitt）								l
电位溶出分析（psa）								l
电化学噪声测量（ecn）								l
开路电压-时间曲线（ocpt）	l	l	l	l	l	l	l	l

恒电流仪								l
rde控制（0-10v输出）						l	l	l
任意反应机理cv模拟器						l	l	l
预设反应机理cv模拟器	l	l	l	l	l
交流阻抗数字模拟器和拟合程序			l				l	l
价格（元）*	25,400	30,000	36,900	25,400	34,600	43,800	50,700	57,600

上海辰华chi660f电化学工作站

注： #&：包括相应的极谱法和溶出伏安法。用于极谱法时需要特殊的静汞电极或敲击器。

$：可得到选定的相位数据

*：价格不包括计算机。仪器的保修期为一年。
