不锈钢气动球阀 三通y型翻板结构形式-九游会

• 基本信息

• 品牌：vatten

• 型号：vt2ydf33a

• 驱动方式：气动

• 介质温度：-15-150℃

• 工作压差：10

• 适用介质：水

• 压力环境：常压

• 货号：002

• 用途：放料

• 外型尺寸：50mm

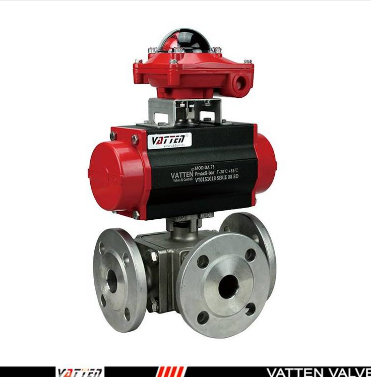

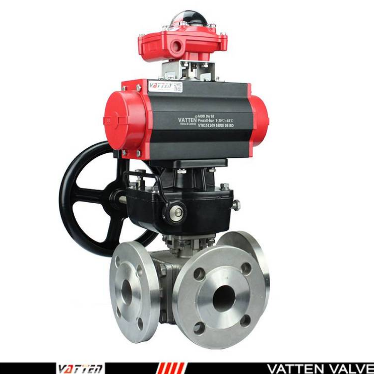

三通y型不锈钢气动球阀 y型翻板阀结构形式 德国vatten

气动三通球阀－135度y型三通球阀有相互成135°二种阀体结构形式，y型三通球阀流道平坦、流体阻力小，流通能力强。切换时介质无滞留，不会造成二次污染。配电动执行器、气动执行器实际自动化控制。

阀  体

公称通径：dn50-dn300

阀体材质：wcb、304、316

连接方式：法兰式

压力等级：pn1.6-4.0mpa

结构形式：y型120度、y型135度

阀内组件

阀座密封：ptfe：-30℃～180℃

ppl ：-30℃～250℃

硬密封：-30℃～450℃ 硬质合金：表面喷焊、氮化钨

阀芯材质：304、316、316；硬密封球芯表面采用喷焊、氮化钨

阀杆材质：304

适用介质：粉体、水液、气体等

流道形成120度切换，流道平坦、阻力小、流通能力强

介质无滞留

软密封：高温度150度

硬密封：高425度

泄漏量：零泄漏

回差：±2.5%

设计制造标准

设计制造：gb/t12238-2008

连接标准：jb/t 79.1-1994

结构长度：gb/t12221-2005

压力试验：gb/t13927-2008控制方式：手柄、涡轮、电动、气动。气动执行器：双作用、单作用（常闭、常开）。气源压力：0.5-0.7mpa气动附件 ：电磁阀、限位开关、电气定位器、手轮离合器、空气过滤减压阀。用途：电磁阀：切换气源方向（需提供电压）。限位开关：反馈阀门开关信号到plc控制柜。电气定位器：输入输出4-20ma模拟量来控制阀门的开关角度。（必配过滤减压阀）。手轮离合器：可实现气动阀门现场手动操作。空气过滤减压阀：两联件，三联件。有过滤、减压、润滑的作用。防    爆：气动附件可做防爆。防爆等级：ex dⅱbt4   ex dⅱct6电       压：ac220v ac110v ac380 dc12v dc24v dc110v*以上价格仅做参考，具体价格根据详细参数报价，口径，材质，连接方式等因素都会影响价格
