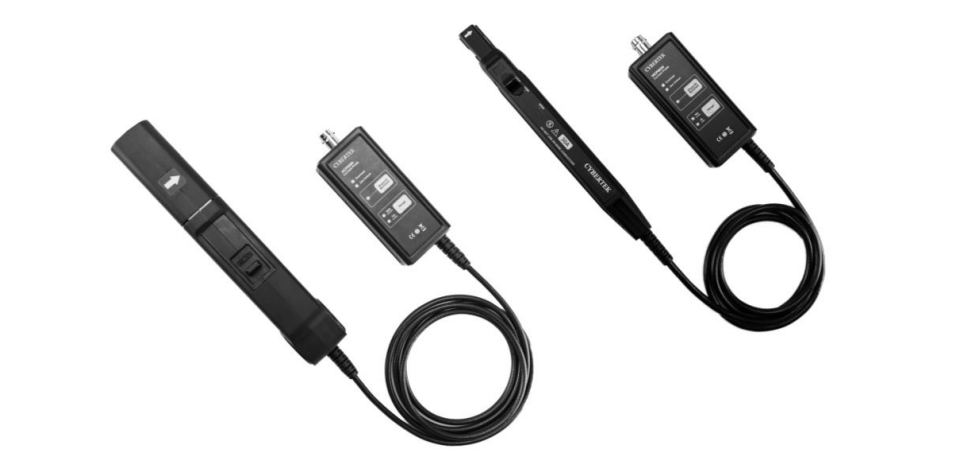

hcp8000系列高频电流探头产品简要说明

▲hcp8030：30a/50mhz、30a/5a量程选择、电流传输比1v/a(5a) 0.1v/a(30a)

▲hcp8030d：30a/100mhz、30a/5a量程选择、电流传输比1v/a(5a) 0.1v/a(30a)

▲hcp8050：50a/100mhz、50a/7.5a量程选择、电流传输比1v/a(7.5a) 0.1v/a(50a)

▲hcp8150：150a/12mhz、150a/30a量程选择、电流传输比0.1v/a(30a) 0.01v/a(150a

▲hcp8300：300a/6mhz、300a/50a量程选择、电流传输比0.1v/a(50a) 0.01v/a(300a)

▲hcp8500：500a/5mhz、500a/75a量程选择、电流传输比0.1v/a(75a) 0.01v/a(500a)

hcp8030(d)概述

体积轻巧，可在当前拥挤的电路板中使用自如；小型钳夹可以在紧张的空间中探测电流， 同时仍能夹住直径达 5mm 的导线；可以测量 30a 的连续电流和 50a 的峰值电流，hcp8030 提供 50mhz 的带 宽,hcp8030d 提供 100mhz 带宽；高频电流探头具有 30a (10x)和 5a (1x)两个量程可选择，5a (1x)量程特别适用于小电流测量，分辨率高达 1ma。

hcp8050 概述

钳口可夹住直径达 5mm 的导线；可以测量 50a 的连续电流和 75a 的峰值电流，提供 50mhz 带 宽；探头具有 50a (10x)和 7.5a (1x)两个量程可选择，7.5a (1x)量程特别适用于小电流测量，分辨率高 达1ma。

hcp8150概述

钳口可夹住直径达 20mm 的导线，此款高频电流探头适用于大电流应用场合；可以测量 150a 的连续电流和 300a 的峰值电流，提供了 12mhz 的带宽；探头具有 150a (100x)和 30a (10x)两个量程可选择，10x 量程用于小 电流测量，分辨率高达 10ma。

hcp8300概述

 钳口可夹住直径达 20mm 的导线，适用于大电流应用场合；测量 300a 的连续电流和 500a 的峰 值电流，提供了 6mhz 的带宽；高频电流探头具有 300a (100x)和 50a (10x)两个量程可选择，10x 量程用于小电流 测量，分辨率高达 10ma。hcp8000 系列电流探头常用于开关电源、马达驱动器、电子镇流器、led 照明、 新能源等设计和测试应用中。

hcp8500概述

 钳口可夹住直径达 20mm 的导线，适用于大电流应用场合；测量 500a 的连续电流和 750a 的峰 值电流，提供了 5mhz 的带宽；探头具有 500a (100x)和 75a (10x)两个量程可选择，10x 量程用于小电流 测量，分辨率高达 10ma。hcp8000 系列电流探头常用于开关电源、马达驱动器、电子镇流器、led 照明、 新能源等设计和测试应用中。

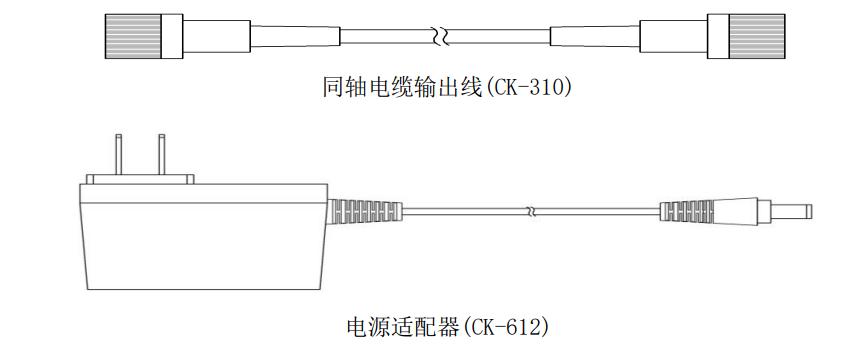

高频电源探头附件说明
