基本概述

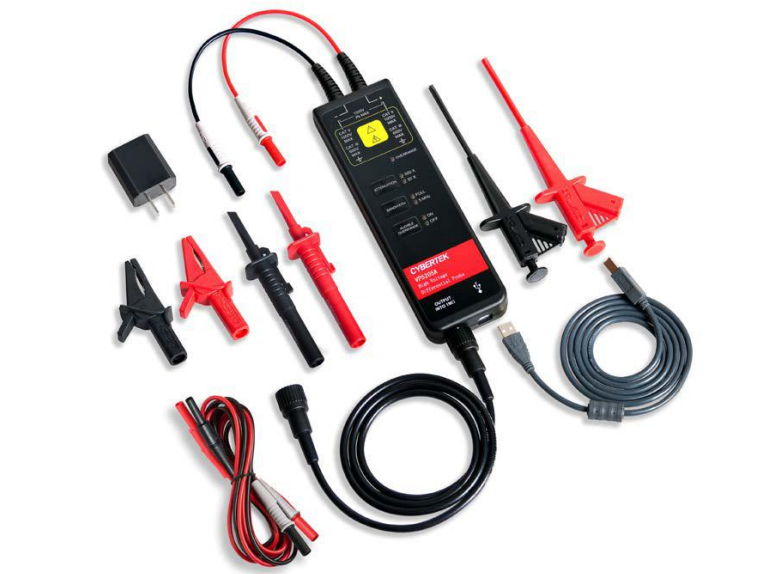

dp6000系列高压差分探头是具有浮地测量功能的高压差分探头。其带宽达到200mhz，满足了大部分测试系统的需要；丰富的量程可供选择，其差动测量电压范围满足大部分测试电路的要求；用户可进入测试模式，调整偏置电压，探头长期使用后若出现失调现象，用户可进入该模式，调整偏置，实现归零；电子轻触式按键，使得使用寿命更长；具有5mhz带宽限制功能选择，5mhz频率带宽满足大部分开关电源中fets的开关频率的测量，并可以滤除更高频率的噪声和干扰；带有声光报警功能，且可手动关闭声音报警功能，更具有人性化设计；usb供电接口，使用更加方便灵活；探头配备标准的bnc输出接口，可与任何厂家的示波器配合使用（要求示波器的输入阻抗设置为1mω；当选择50ω时，衰减倍数会多衰减一倍），测量被测电路波形；自动保存功能，防止掉电后用户重复操作。探头具备良好的共模噪声抑制能力，输入端具有较高的输入阻抗和较低电容，可以准确高速地测量差分电压信号。可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。

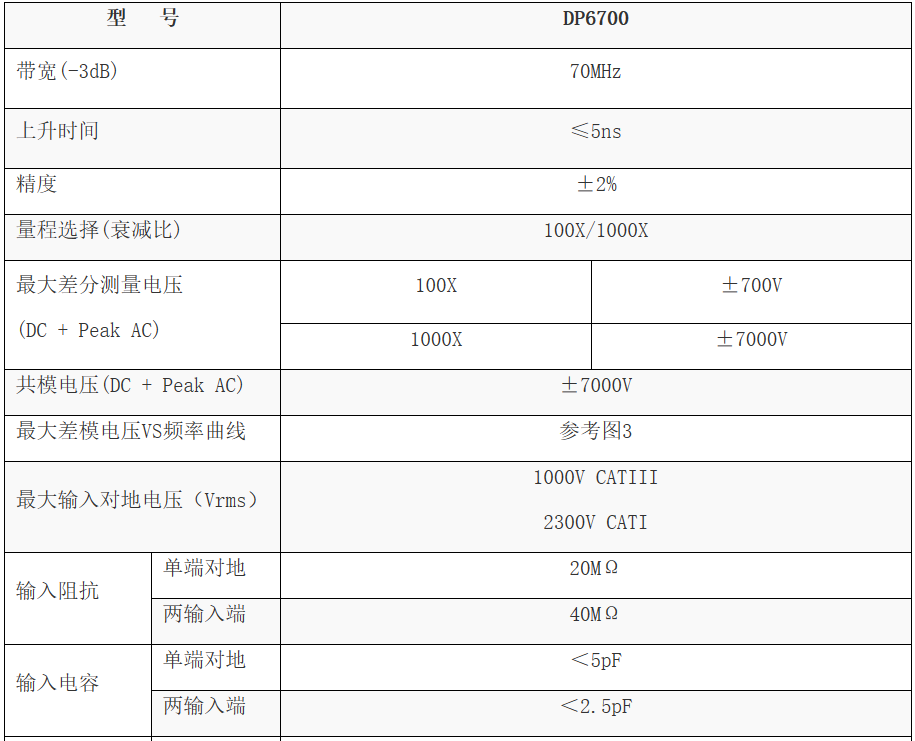

电气规格

高压差分探头选购指南

▲vp5065a：700vpk/ 70mhz

▲vp5200a：1500vpk/ 70mhz

▲vp5205a：1500vpk/120mhz

▲vp5205b：1500vpk/200mhz

▲vp5208a：2800vpk/100mhz

▲vp5210a：7000vpk/ 70mhz

▲vp5215a： 7000vpk/100mhz

高压差分探头操作步骤

▲测试前应估计被测电压幅值，若超过电压量程，可能会损坏探头，造成产品损坏

▲输入线和输出线连接好探头；探头与示波器或者其它测量仪器连接

▲电源适配器接入电压探头，绿色电源指示灯亮。根据测量电压，探头选择合适的量程

▲根据探头的量程设置好示波器或者其它测量仪器的衰减比例

▲根据需要连接探头夹具，连接被测对象开始测量。测试时，探头主体应尽量远离高压脉冲电路 以减小对探头的干扰

▲测试完毕后，先关闭被测电路电源，再关闭探头电源，将两个输入端与被测点断开
