浮球液位变送器型号uqd-九游会

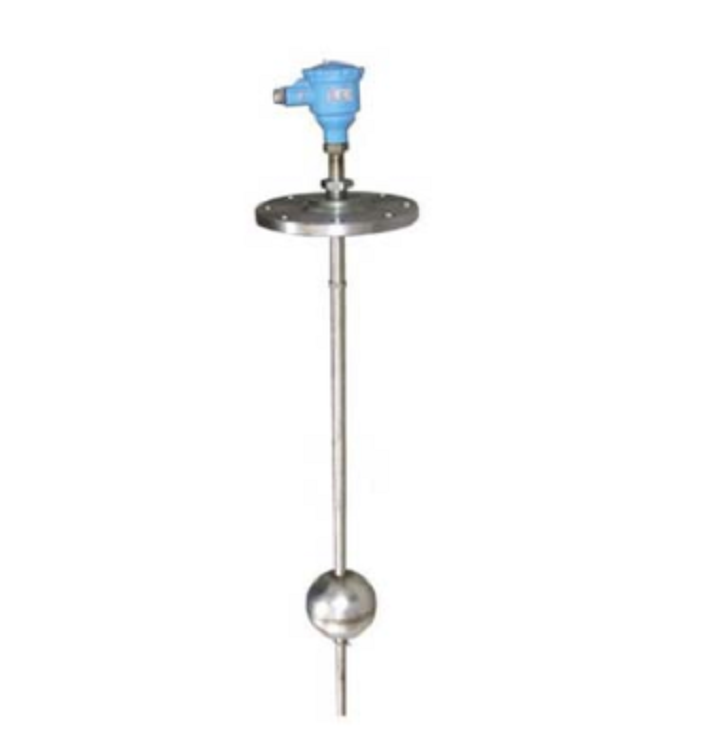

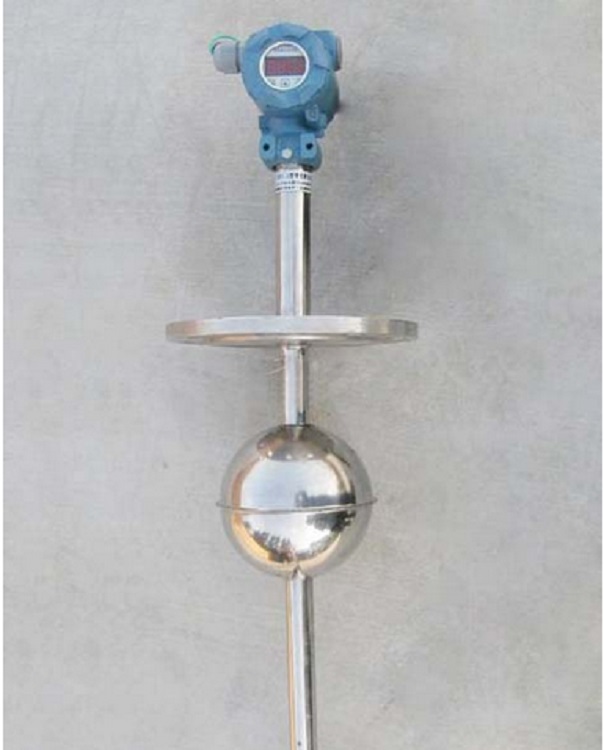

浮球液位变送器800mm 型号:uqd-91c/223库号：d350105

信号输入：4-20ma 工作电源：24v.dc 测量高度800mm 精度等级：1.5级.法兰连接

结构原理

静压液位变送器传感器是通过测量由液位产生的静压力来定液位高度的。液体静压力用公式p=po рgh表示，其中：po为液面上部大气压，р为被测液体密度，h为液体高度，g为重力加速度（常数）。当po保持不变时，则压力取决于密度和液位两个变量。当液体密度为一定值时，液位将与压力成线性关系。这一压力作用在变送器扩散硅压力传感器的感压面上，通过传感器的压阻效应，将液柱压力转换成电压信号。这一信号经放大直接转换成4~20ma。

若液面上部大气压发生变化，压力传感器将受到如同液位变化一样的影响。upd-91采用了通心透气电缆设计方法，将外界大气压导入传感器感压面的另一侧。从而消除了因大气压

主要技术参数

■测量范围：0~100m由用户选

■地：±0.25%fs±0.5%fs

■ 温度效应：±0.02%fs/0℃

■介质粘度：≤1.2510-4m2/s（1.25st）

■介质温度:-20~ 90℃

■环境温度：-20~ 60℃

■供电电源：24vdc

■输出信号：4~20ma（二线制或三线制）

■负阻抗：600

∏（在24vdc供电时）

■材质：变送器外壳zl102铸铝合金油漆喷涂□接液部分标准型：a.传感器外壳1cr18ni9ti不锈钢；b.密度件:聚四氟乙烯；d.感压面：316l不锈钢e.加长管：q235-a普通谈素镀锌管（加长管只有当用户需要时配备）；□特殊性：（适用于某些被测介质不应受污染，如制药、食品等行业）。a.传感器外壳：9cr17ni17ni12moti

■连接尺寸：法兰型jb/t82.1-94、dn40、pn1.6凸面螺纹型m36×1.5外螺纹；加长管zg3/4“（变送器电缆出口处）。

■标志：型ia||ct~6合格证号：gybo1212型敷设电缆的电感、电容量不过4.2mh、0.13∪f型配用栅lb887s或lb987s（r），配用其它关联设备见关联设备一览表

浮球液位变送器浮球液位变送器浮球液位变送器浮球液位变送器

■敷设电缆参数：电容≤0.13f 电感≤4.2mh
