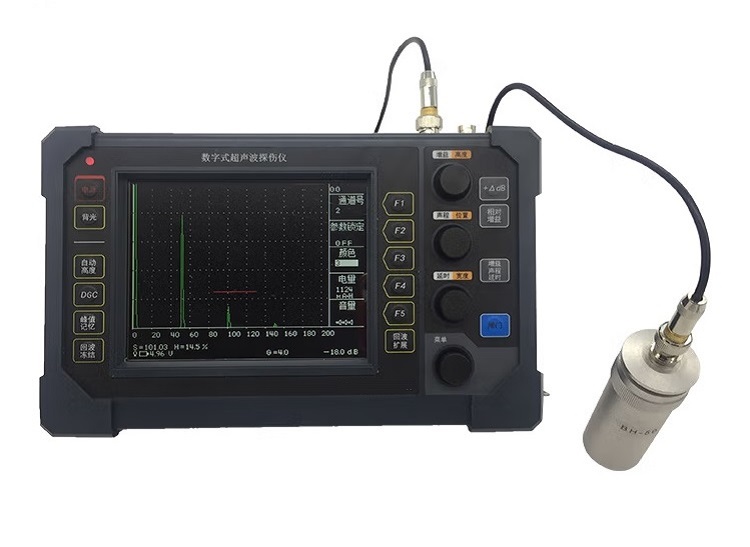

数字智能声波无损探伤仪 型号:eut650库号：m144952

技术参数

材料声速：1000~9999m/s

大声程：

6100mm，满刻度声程小4mm(钢，纵波，反射式)

频率范围：0.4~10mhz(宽带)/1~33~10mhz(带通)

增益范围：110db(步长01db，1db)

延时范围：6000mm

k值范围：0.20~5.00

抑制范围：0~ 50%

增量：20db

补偿：-20~ 20db

测长线：-20~20db

定量线：-20~20db

判废线：-20~20db

垂直线性：<3%测17%

水平线性：<0.3%技检局实测0%

发射电源电压：dc 200v

发射脉宽度：负脉方波0.05~0.6μs 可调(步长0.01us)

发射脉内阻：不大于10ω

探头阻尼电阻：约120ω 固定

放大器输入：

增益odb，屏幕高度时约50v峰值

输入端噪声约50μv峰值(宽带)带宽噪声约16nv√hz峰值

数字采样：8bit实时50mhz，等效200mhz(硬件实现)

显示方式：检波 、检波一、全波

件：tft工业彩色液晶显示屏(320x240，57英寸)，背光灯

液晶屏刷新频率：50hz

闸门：进波门、失波门，可调

动态范围：>32db技检局实测38db

灵敏度余量：>58db(与探头有关)技检局实测66db

分辩率：>26db(与探头有关)

测厚分辨率：0.02mm(厚度小于650mm时)

电源：4节5号ni-mh可充电池2500mah外接电源dc9~15v05~0.3a

电池消耗功率：约2w(350mm声程 背光强、发射重复频率fast)

约15w(350mm声程 背光弱、发射重复频率slow)

电池连续工作时间：约5小时(350mm声程、背光强、发射重复频率fast)

约65小时(350mm声程 背光弱、发射重复频率slow)

储存环境温度：-20℃~ 70℃

工作环境温度：-10℃~ 50℃

外形尺寸：245x152x41mm(不包含旋钮突出部分)

质量：约950克(含电池)
