恒电位仪

·  零阻电流计

·  2，3，4电极结构

·  浮动地线或实地

·  电位范围：±10v

·  电流：±250ma连续,±350ma

      峰值

·  槽压：±13v

·  恒电位仪上升时间：小于1ms,通常

      0.8ms

·  恒电位仪带宽（-3分贝）：1mhz

·  所加电位范围：±10mv, ±50mv, ±

   100mv, ±650mv, ±3.276v,

   ±6.553v, ±10v

·  所加电位分辨：电位范围的0.0015%

· 所加电位准确度：±1mv,±满量程

     的0.01%

·  所加电位噪声：<10mv均方根植

·  测量电流范围：±10pa至±0.25a，

      12量程

·  测量电流分辨：电流量程的0.0015%，

   0.3fa

· 电流测量准确度：电流灵敏度大于

   等于1e-6a/v时为0.2%，其他量程1%

· 输入偏置电流：<20pa

恒电流仪(chi660e)

·  恒电流范围：3na–250ma

·  所加电流准确度：如果电流大于

3e-7a时为0.2%，其他范围为1%，

±20pa

·  所加电流分辨率：电流范围的0.03%

·  测量电流范围：±0.025v,±0.1v,

±0.25v,±1v,±2.5v,±10v
  ·  测量电位分辨率：测量范围的

0.0015%

电位计

·参比电极输入阻抗：1e12欧姆

·参比电极输入带宽：10mhz

·参比电极输入偏置电流：<=10pa @ 25°c

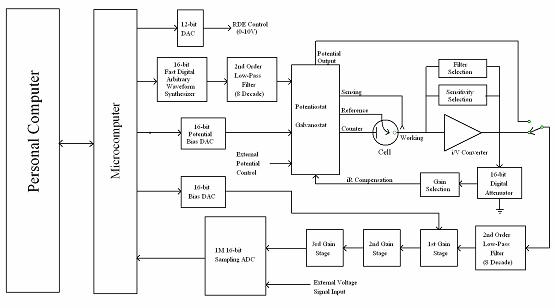

波形发生和数据获得系统

·  快速信号发生更新速率：10mhz，16

      位分辨

·  快速数据采集系统：16位分辨，双

    通道同步采样，采样速率每秒

    1,000,000点

·  外部信号记录通道采样速率：

      1mhz

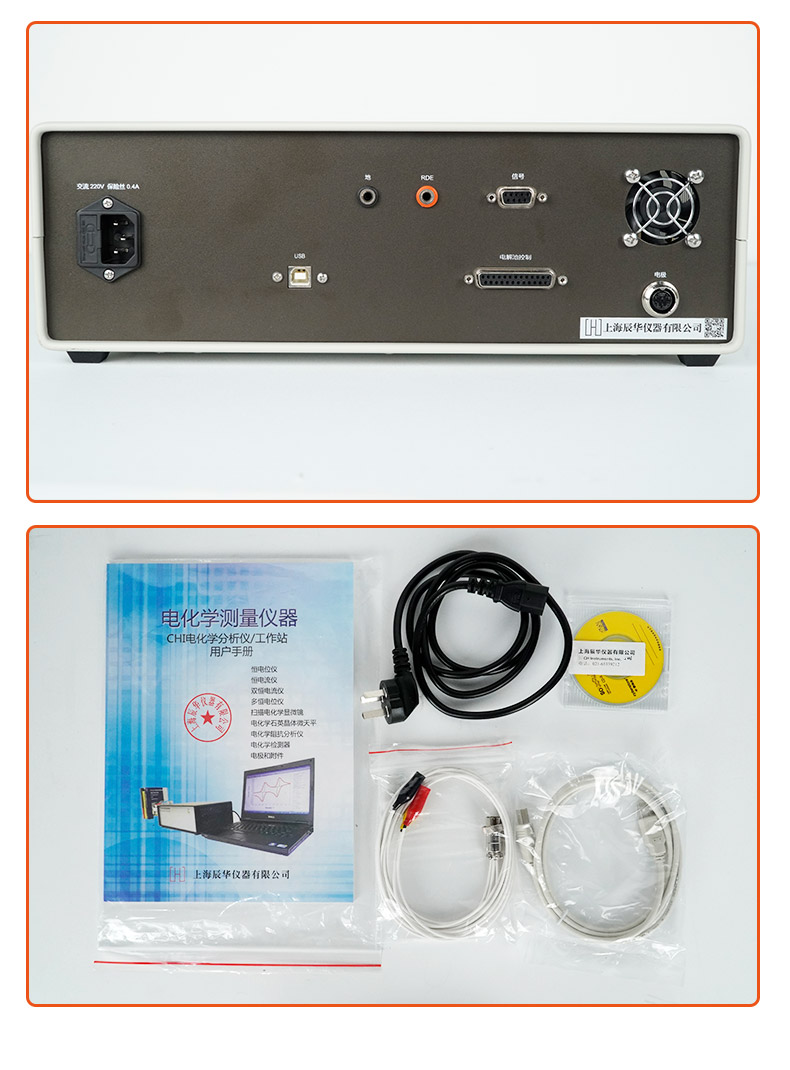

附件

·  电极线

·  usb通讯线

·  电源线

实验参数

·  cv和lsv扫描速度：0.000001v/s

     至10,000v/s

· 扫描时的电位增量：0.1mv（当扫

     速为1,000v/s时）

· ca和cc的脉冲宽度：0.0001至

     1000sec

·  ca和cc的最小采样间隔：1ms

·  cc模拟积分器

·  dpv和npv的脉冲宽度：0.001至

      10sec

·  swv频率：1至100khz

·  i-t的最小采样间隔：1ms

·  acv频率范围：0.1至10khz

·    shacv频率范围：0.1至5khz

·  ftacv频率范围：0.1至50hz，可

    同时获取基波，二次谐波，三次

    谐波，四次谐波，五次谐波，六

    次谐波的acv数据

·  交流阻抗：0.00001至1mhz

·  交流阻抗波形幅度：0.00001v至

    0.7v均方根值

其他特点

·  自动或手动ir降补偿

·  电流测量偏置：满量程，16位分

    辨，0.003%准确度

·  电位测量偏置：±10v，16位分辨，

    0.003%准确度

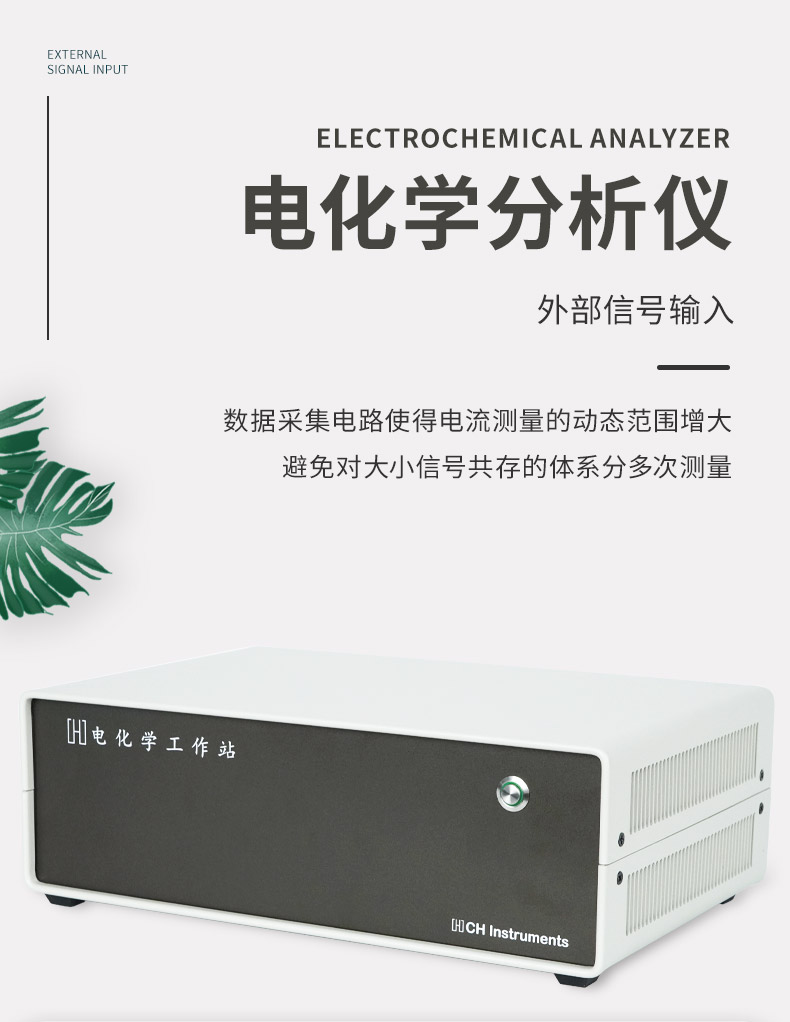

·  外部电位输入

·  电位和电流的模拟输出

·  可控电位滤波器的截止频率：

    1.5mhz,150khz,15khz,1.5khz,

    150hz,15hz,1.5hz, 0.15hz

·  可控信号滤波器的截止频率：

    1.5mhz,150khz,15khz,1.5khz,

      150hz,15hz,1.5hz, 0.15hz

·  旋转电极控制电压输出（chi630e

    以上型号）：0-10v对用于

    0-10000rpm的转速，16位分辨，

    0.003%准确度，需要某些旋转电

    极装置才能工作

·  通过宏命令可以控制数字输入输

      出线

·  内闪存储器可迅速更新程序

·  串行口或usb口数据通讯

·  电解池控制：通氮，搅拌，敲击

     （需要特殊电解池系统）

·  cv数字模拟器和拟合器。用户定

    义反应机理（chi630e以上）或

    预定义反应机理（其他型号）

·  交流阻抗模拟器和拟合器（具有

    交流阻抗测量功能的型号）

·  数据长度：256k-16384k可选

·  仪器尺寸： 37 cm (宽) ′ 23 cm (深) ′ 12 cm (高)

功能

600e

602e

604e

610e

620e

630e

650e

660e
