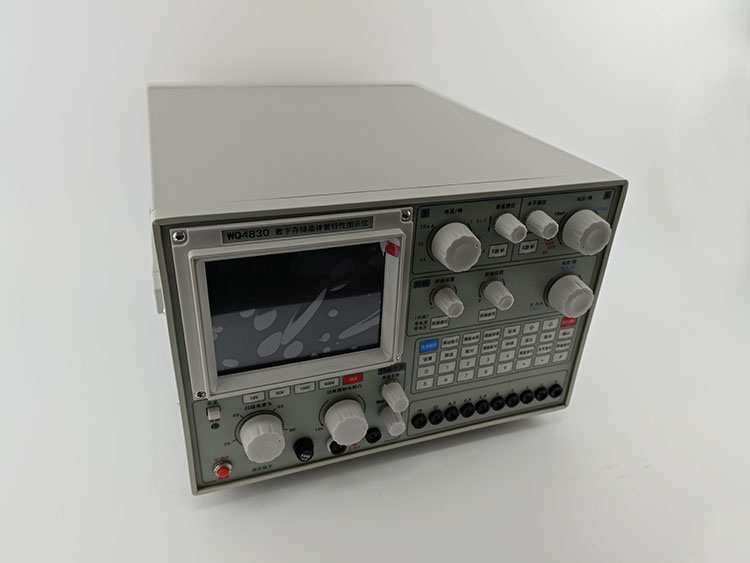

数字存储晶体管特性图示仪wq4830库d406031-九游会

功能特性：

大功率： 大集电极电流50a

数字存储：本机可以存储10幅图形，也可以通过usb接口量存储至电脑。可以保存为特定文件格式，也可以保存为jpg、bmp等图片格式。甚至可以保存为excel电子表格文件，保存在电脑上的数据可以通过打印图片也可以通过usb接口至仪器。

： 停止状态切断集电极电源及基极电压、电流输出，保操作人员、被测器件及仪器。仪器具有输出短路保护功能。

显示界面：640×480 tft彩色液晶，友好的人机界面。

同步显示：高速usb通信可以在测试器件的同时将图形同步显示在电脑屏幕上，使显示界面大小得到了的扩展。

参数显示：自动测量并显示电压、电流、β、gm测量值及各种设置参数。

配对挑选：可以同时显示一幅静态图形和一幅动态图形，方便对两个器件进行直观地配对。

快速筛选：可以设置某种条件下某个参数的上、下限值，被测参数出该范围时会声光报提示。

通信接口：usb。

技术参数：

y轴系统：

a.集电极电流： 20μa/div ~ /div，大50a

b.二极管反向漏电流: 0.02μa/div ~ 1μa/div

x轴系统：

a.集电极电压vce: 10mv/div ~ 50v/div，大500v

b.基极电压vbe: 50mv/div ~ 1v/div

c.二极管反向耐压vd: 100v/div ~ 500v/div，大5000v

阶梯电流： 0.2μa/级 ~ 0./级，大5.

阶梯电压：10mv/级 ~ 1v/级，大11v

阶梯级数：0 ~ 10级，连续可调

阶梯偏置：±1级阶梯，连续可调

扫描电源晶体管特性图示仪晶体管特性图示仪晶体管特性图示仪晶体管特性图示仪

a.集电极扫描(dc/ac)峰值：

wq4830: 10v(50a)，50v(10a)，100v(1a)，500v(0.1a)

b.二极管反向电压：5000v(5ma)

大功耗：km1-wq4830: 200w 外形尺寸：320×210×400(mm)

重量： 约20公斤
