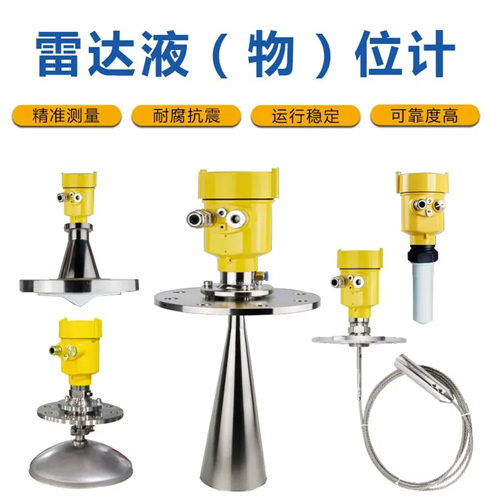

ldrd800智能雷达物位计测量原理概述

是采用微波技术来检测料位的高科技产品，该料位仪利用微波具有穿透性好，对恶劣环境及被测物料适应性强等特点，采用世界上先进的大规模集成电路，利用雷达原理、数字信号处理技术和快速傅里叶变换(fft)技术。采用连续式乍动测量，能测量液体、固体(块状、粉状)料位，具有测距远(35米)、精度高等特点。

ldlw3x系列导波雷达物位计具有低维护，高性能、高精度、高可靠性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的优越性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该产品适用于高温(350℃)、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术指标达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业

ldrd800智能雷达物位计测量原理主要技术参数：
 ★ 工作频率: 100mhz-1.8syz
 ★ 测量范围: 缆式:0-35m杆式、同轴式:0-6m
 ★ 重复性: ±3mm
 ★ 分辨率: 1mm
 ★ 采样: 回波采样54次/s
 ★ 响应速度: >0.2s(根据具体使用情况而定)
 ★ 精度: <0.1%
 ★ 输出电流信号:4-20ma
 ★ 通讯接口: hart通讯协议
 ★ 过程连接: g1-1/2，g3/4法兰:dn50，dn80，dn100，dn150
 ★ 过程压力: -1～60bar
 ★ 电源: 24vdc(±10%)纹波电压:1vpp
 ★ 耗电量: max22.5ma
 ★ 环境条件: 温度:-40℃～ 250℃
 ★ 外壳防护等级:ip68
 ★ 防爆等级:exiaiict6
 ★ 两线制接线:仪表供电和信号输出共用一根两芯电缆
 ★ 电缆入口:m20×1.5(电缆直径5～9mm)

ldrd800智能雷达物位计测量原理测量原理
  发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和**的测量。
  即使工况比较复杂的情况下，存在虚假回波，用*新的微处理技术和调试软件也可以准确的分析出物位的回波。
 智能型雷达物位计输入
  天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离d与脉冲的时间行程t成正比：
d=c×t/2  其中c为光速  因空罐的距离e已知，则物位l为：l=e-d
智能型雷达物位计输出
通过输入空罐高度e（=零点），满罐高度f（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20ma输出。
