一体成型贴片电感
型号：ncfm-1360 series
品牌：南磁电子
紧凑的尺寸采用扁线，和贴片类型
磁屏蔽结构低辐射噪声
大电流，低电阻
100%不含铅，符合rohs标准
应用：
高效率dc/dc变换器
单相和多相降压变换器
音频应用的过滤器
优化的高电流升压应用
笔记本电脑、图形卡主板

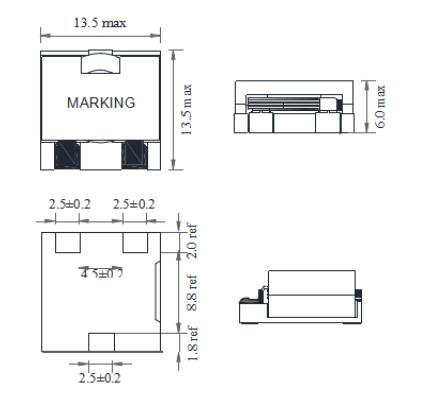

尺寸说明：
产品参数：
p/n. |
lo(μh) inductance± 20%@0a(μh) |
dcr(mω)@25℃ |
heat rating current dc amps.irms（a） |
saturation current dc amps.isat（a） |
max. | typ. | max. | ||
ncfm-1360-1r0m-m | 1.00 | 2.60 | 13.0 | 34.0 |
ncfm-1360-2r2m-m | 2.20 | 2.60 | 13.0 | 18.5 |
ncfm-1360-2r7m-m | 2.70 | 2.60 | 13.0 | 14.5 |
ncfm-1360-3r3m-m | 3.30 | 6.00 | 9.4 | 13.5 |
ncfm-1360-4r7m-m | 4.70 | 6.00 | 9.4 | 12.5 |
ncfm-1360-6r8m-m | 6.80 | 6.00 | 9.4 | 10.0 |
ncfm-1360-8r2m-m | 8.20 | 10.80 | 7.6 | 9.5 |
ncfm-1360-100m-m | 10.00 | 10.8 | 7.6 | 8.0 |
注意:
所有测试数据均参考25℃环境。
测试条件:100khz,0.1v
强度:直流电流(a)，将导致大约40℃的△t
isat:直流电流(a)将导致l0下降约30%
工作温度范围:-55℃至 125℃
在zui坏的工作条件下，部件温度(环境温度 温升)不应超过125℃。电路设计，元器件。压板的径迹尺寸和厚度、气流和其他冷却条件都会影响零件的温度。零件温度应在zui终应用中进行验证。
所列额定电流为饱和电流或加热电流，视其数值较低而定。
