厦门宇电ydg50系列通用型功率控制器

一、产品概述

   ydg50系列通用型功率控制器是一款多功能型产品，相比于ydg20系列经济型功率控制器，控制方式更多，用户接口更加齐全方便，可广泛应用于各领域的阻性负载、变压器一次侧的控制。

二、功能特点

1、全数字化控制，高精度、高稳定性；

2、具有有效值和平均值控制；

3、具备多种控制方式供选择；

4、支持功率分配选件，有效减小对电网的冲击，提高供电安全性；

5、led键盘显示，操作方便，支持键盘显示外引 ；

6、釆用窄体设计，结构紧凑，安装方便；

7、标准配置：rs485通讯接口，支持modbus通讯。

三、选型及规格

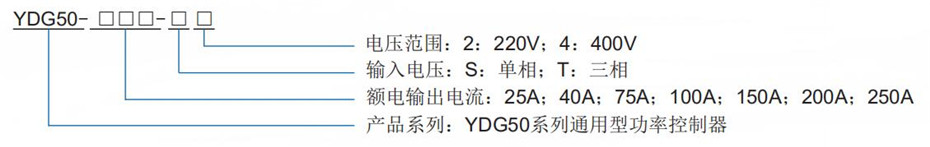

1、型号及代码构成

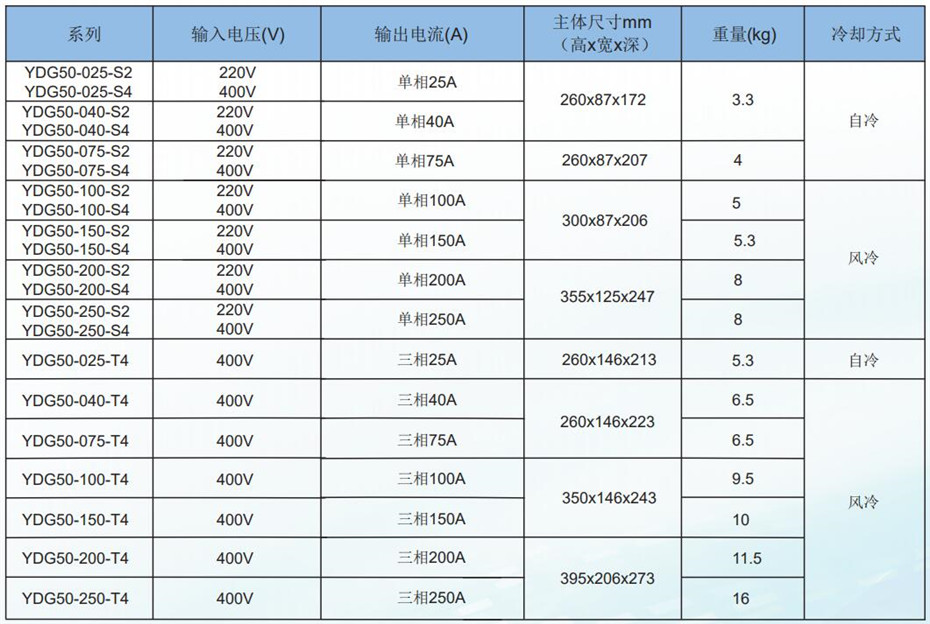

2、规格

四、功能特点

1、输入：

主回路电源 单相/三相ac230v、400v, 50/60hz

控制电源 ac110~240v, 20w

风机电源 ac220v, 50/60hz

2、输出：

额定电压 主回路电源电压的0~98% （移相控制）

额定电流 见型号定义

运行模式 移相触发、调功定周期、调功变周期

控制方式 α、u、i、u2、 i2、 p

控制信号 模拟、数字、通讯

负载性质 阻性负载、感性负载

3、性能指标：

控制精度 1%

稳定度 ≤0.2%

4、接口描述：

模拟输入 2 路(ai1:dc4~20ma; ai2:dc 0~5v/0~10v )

模拟输出 2路(dc 4~20ma/0~20ma )

开关输入 3路常开

开关输出 1路常开

通讯 标准配置：rs485通讯接口，支持modbus通讯；选件：profibus-dp通讯

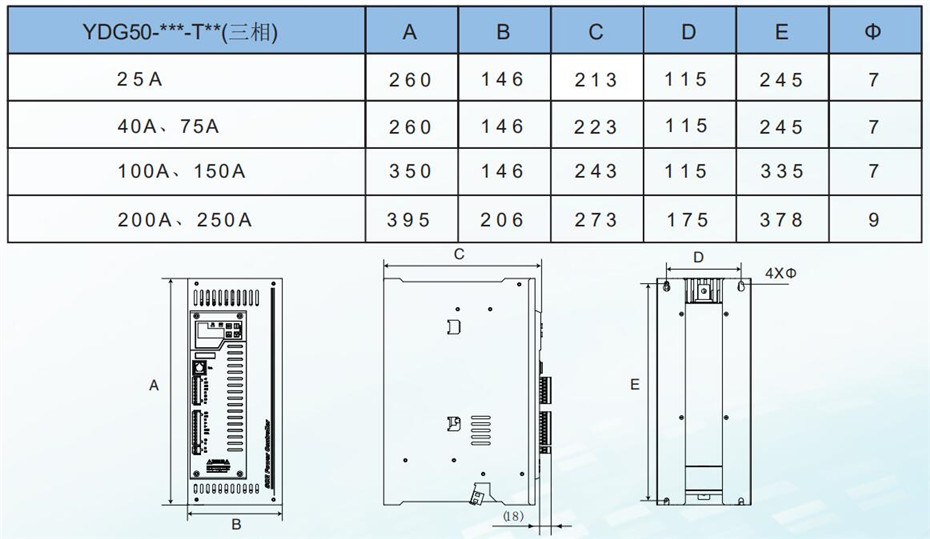

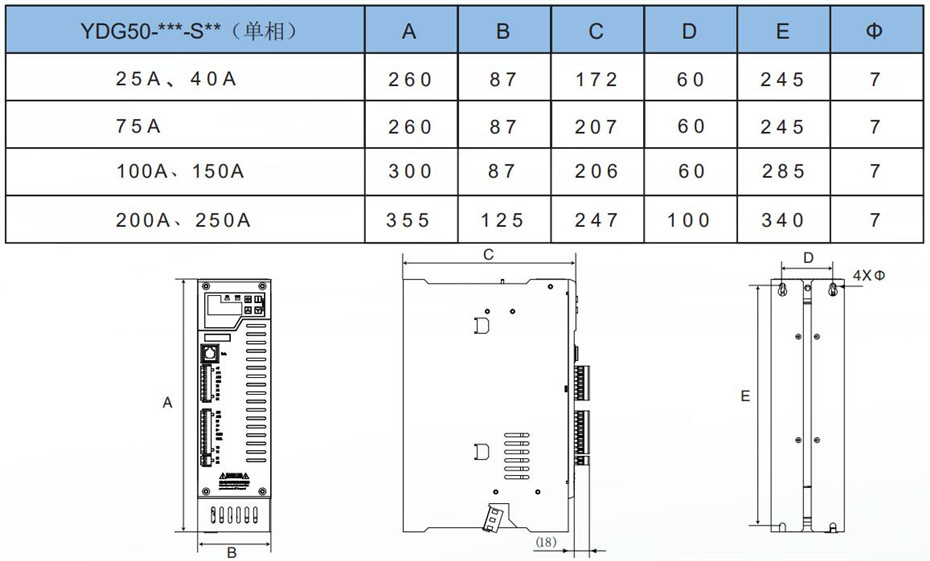

五、外形尺寸(mm)
