1、产品概述

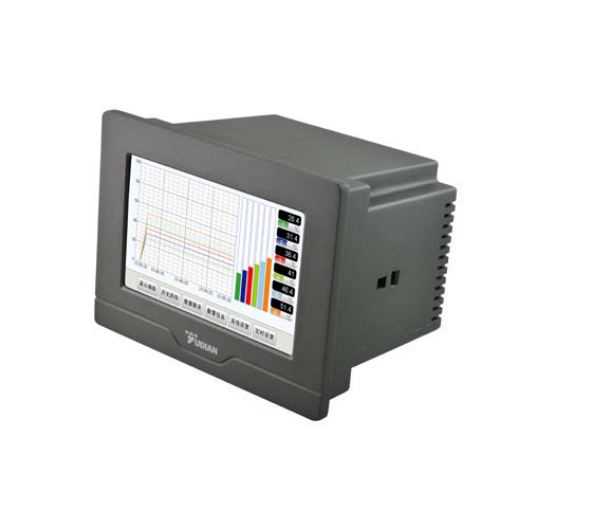

 ai-3502m/3504m/3506m 系列多路大尺寸触摸操作记录型显示报警仪表是宇电同行业及进口品牌，颠覆传统显示报警仪表数码管显示模式，全新推出的集显示报警仪表、无纸记录仪、人机界面触摸屏功能为一体的新一代产品，具有以下特点：

● 超薄一体化设计

超薄设计，厚度仅有40mm，对安装空间要求低，可以很方便地安装在各类设备的操作面板上。

● 中文菜单、轻松使用

全新工业级触摸屏式操作，主要参数设置在一个界面内轻松完成，而且设置菜单全部都是中文的，客户可以像使用手机一样轻松地使用。

● 发烧级高可靠硬件设计

发烧级设计，整机低功耗，提供长达36个月质量保修期；双cpu处理模式，一颗arm芯片用于处理图形人机操作界面及数据记录功能；独立的单片机cpu用于保证控制及采样实时性，满足严格的工业现场要求；通过4kv群脉冲抗干扰测试。

● 优异的抗干扰性能

使用高性能的元器件，大大降低温度漂移并使得各个通道之间相互干扰降低，使多路测量在及抗干扰性能上也达到了与单路测量仪表相当的水准。

● 丰富数据记录功能

仪表带数据记录功能，可以显示实时趋势、光柱及历史趋势，并提供报表形式的记录数据及报警记录功能。拥有150m的存储空间。存储的数据不仅可以在仪表液晶屏上以曲线和数值进行回放，也可以通过u盘导出在电脑上做进一步分析处理。

●* 以太网接口实现远程监控

仪表内置web服务器且具备以太网接口，可以通过以太网接口使用www浏览器对仪表进行远程监视及操作。

●单机应用配置灵活。

仪表自身具有5个模块插座，具备多分度输入、调节，报警、通讯、记录等功能。

●*可按客户要求进行模块扩展和画面组态

当仪表自带模块组合达不到客户需求时，还可以通过扩展口连接各种型号的宇电温控器模块、开关量i/o模块或plc等，最多可以集成组态多达数十路的测量及控制回路。

注：标*的功能如有需要请向技术部咨询

2、主要技术指标

2.1、仪表尺寸

显示尺寸：5 英寸

外形尺寸：145 w×105h×100d (mm)

开孔尺寸：135 w×96h×96d (mm)

2.2、显示功能

颜色：tft 真彩

分辨率：800×480

背光：长寿命 led

输入方式：触控

触摸屏：四线制电阻式

2.3、存储功能

存储容量：150mb

记录间隔（s）：1、2、3、4 等任意设定

2.4、仪表输入

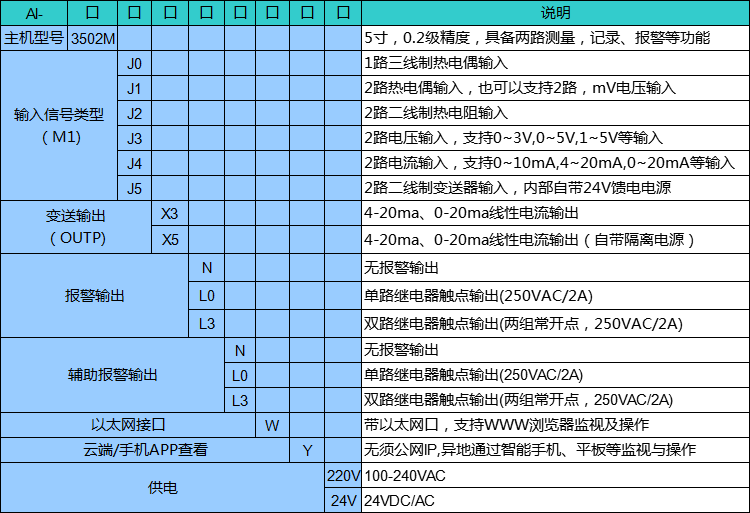

 输入规格 （一台仪表即可兼容）

热电偶：k、s、r、e、j、t、b、n、wre5-wre26（安装 j1 模块）

线性 mv 电压：0~20mv、0~60mv、0~100mv、0~1v 等（安装 j1 模块）

二线制热电阻：pt100、cu50、0~80 欧、0~400 欧等（安装 j2 模块，每个模块支持 2 路输入）

三线制热电阻：pt100、cu50、0~80 欧、0~400 欧等（安装 j0 模块，每个模块支持 1 路输入）

线性电压/电流：0~5v、1~5v、0~12ma、0~20ma、4~20ma 等（安装 j3 电压或 j4 电流输入模块）

开方运算输入：1~5v、4~20ma 等（安装 j3 电压或 j4 电流输入模块）

二线制变送器输入：直接连接 4~20ma 输出的二线制变送器，内部提供 24v 供电电压安装 j5 模块

测量：0.2 级(±0.2％fs±1 个字)；0.3 级（±0.3％fs±1 个字，仅 cu50）

注 1：热电偶输入且采用内部冷端补偿时应另加 1℃冷端补偿允许误差，采用铜电阻、冰点或恒

温槽补偿时则不需要

注 2：b 分度号热电偶在 60~600℃范围可进行测量，但无法达到标定，在 600~1800℃

可保证测量。

响应时间：≤1.5 秒（设置数字滤波参数为 0 或 1 时）

温度漂移：≤0.01%fs/℃（典型值为 50ppm/℃）

测量范围：

k(-50~ 1300℃)、s(-50~ 1700℃)、r(-50~ 1700℃)、t(-200~ 350℃)、e(0~ 800℃)、

j(0~ 1000℃)、b( 200~ 1800℃)、n(0~ 1300℃)、wre3~wre25（0~ 2300℃）、

wre5~wre26（0~ 2300℃）、cu50(-50~ 150℃)、pt100(-200~ 800℃)

线性输入：-1999~ 9999 由用户定义

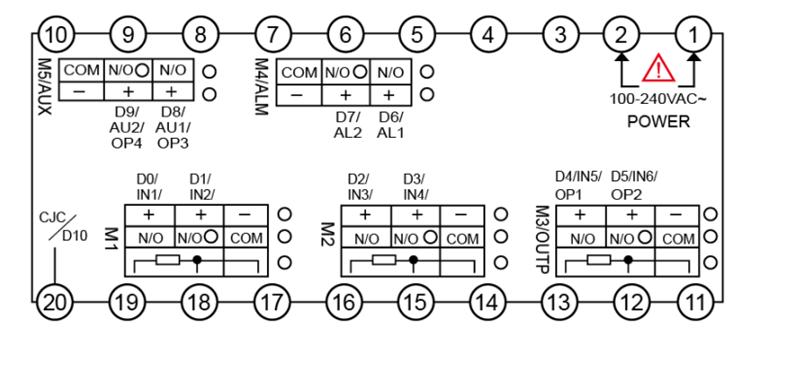

2.5、仪表输出

继电器触点开关输出（软件支持常开或常闭）：250vac/1a 或 30vdc/1a

无触点开关输出（软件支持常开或常闭）：250vac/0.2a（瞬间电流 2a）

2.6、通讯功能

接口形式：rs232、rs485、以太网口（10/100m 自适应以太网口）

串口通讯波特率：1200bps - 19200bps

2.7、综合参数

电磁兼容：iec61000-4-4( 电快速瞬变脉冲群）±4kv/5khz、iec61000-4-5(浪涌）4kv 及在 10v/m

高频电磁场干扰下仪表不出现死机及 i/o 误操作，测量值波动不超过量程的±5%隔离耐压：电源

端、继电器触点及信号端相互之间≥2300v；相互隔离的弱电信号端之间≥600v

电 源：100~240vac,-15%， 10%/50-60hz

功 率：≤6.5w

使用环境：温度：-10℃~﹢ 60℃；湿度：≤ 90%rh

存储温度：-20℃~﹢ 80℃

重量：0.55kg

冷却方式：自然风冷
