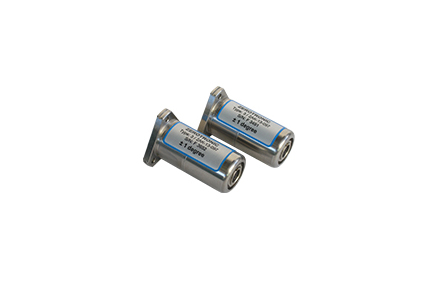

wyler zerotronic 角度传感器-九游会

zerotronic单向 测量传感器是迄今为止唯yi可在多种环境条件下(不同温度、湿度、真空)完成准动态或静态高测量。准动态测量是指对不稳定的物体或低速移动的物体角度或 倾斜度测量。高、高分辨率、高灵敏度是新一代zerotronic数字型传感器的卓越品质。传感器结构坚固、设计紧凑，内置测量单元和rs485接 口，采样传输一体化；传感器单元和传感器外壳全部在无磁性区域生产调试，传感器采用数字技术，可满足长距离有线传输而无信号衰减。同时配合蓝牙技术可 实现无线传输。

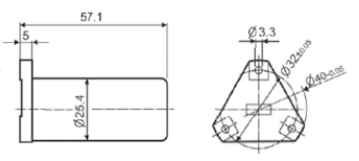

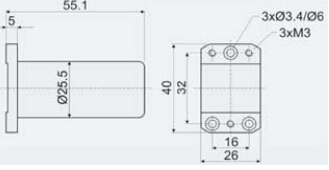

三角形底座

角度传感器矩形底座

角度传感器技术参数：

zerotronic type 3   zero 0.5 zero 1 zero 10 zero 30

测量范围                                                       ± 0.5o ± 1o ± 10o ± 30o

允许误差(24小时内)(ta = 20oc)角秒

零位偏差                                                    0.070% f.s. 0.050% f.s. 0.015% f.s. 0.010% f.s.

允许误差(6个月内)(ta = 20oc)角秒

零位变化                                                    0.170% f.s.               0.140% f.s.                 0.055% f.s.   0.030% f.s.

增益                                                           0.250% r.o.              0.250% r.o.                 0.060% r.o. 0.050% r.o.

  ＋1arcsec ＋1.5arcsec ＋3.6arcsec ＋5.4arcsec

温度误差(- 40oc <= ta <= 85oc)角秒

零位偏 差                                                      0.060% f .s.              0.040% f .s.                0.008% f .s.             0.005% f .s.

增益                                                             0.200% r.o. 0.200% r.o. 0.030% r.o. 0.020% r.o.

△t＞10度时，零位变化                               ＋2arcsec                  ＋3arcsec                     ＋6arcsec                  ＋6.5arcsec

分辨率(ta = 20oc)                       无滤波      0.041% f .s.               0.025% f .s.                0.020% f .s.             0.020% f .s.

采样时 间：0.10s                          滤波          0.020% f .s.               0.010% f .s.                0.005% f .s.             0.006% f .s.

采样时间：1.0 s                           无滤波       0.020% f .s.               0.010% f .s.                0.005% f .s.             0.006% f .s.

                                                    滤波          0.010% f .s.               0.005% f .s.                0.002% f .s.             0.003% f .s.

采样时 间：10.0s                          无滤波       0.007% f .s.               0.006% f .s.                0.002% f .s.             0.003% f .s.

                                                    滤波          0.006% f .s.               0.006% f .s.                0.002% f .s.             0.003% f .s.

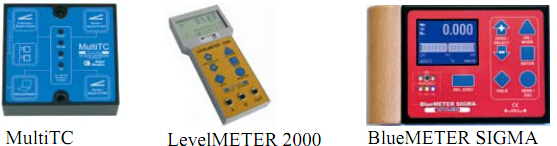

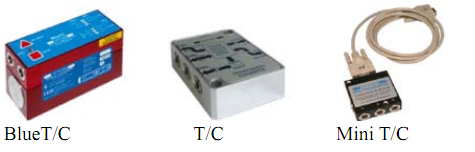

角度传感器可与zerotronic 传感器 连接用数据转换盒

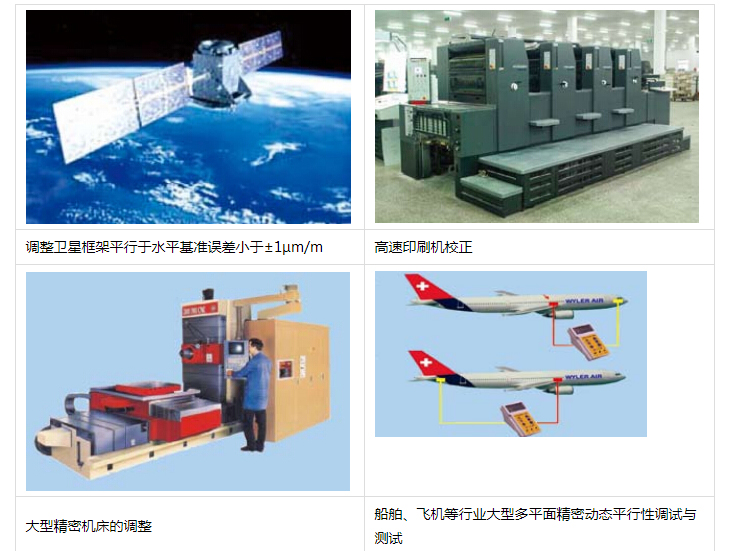

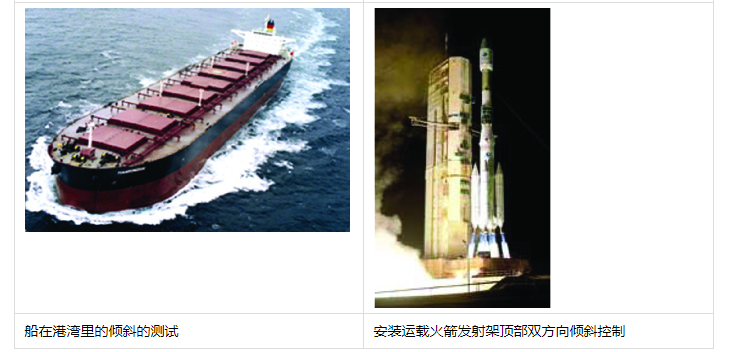

测倾传感器应用实例：

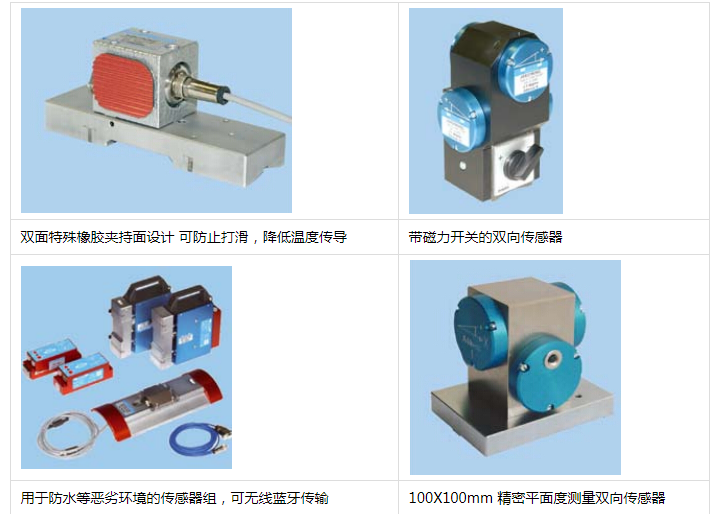

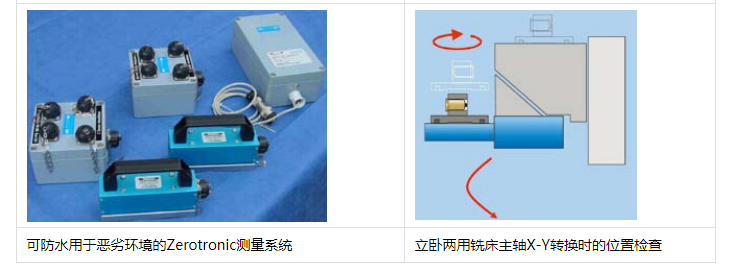

测倾传感器安装实例：

瑞士wyler角度传感器，有多种规格供选择，欢迎咨询。
