发电机轴电流传感器zdl-m-950监测装置

发电机轴电流传感器zdl-m-950监测装置

轴电流传感器水轮发电机组运行时，由于定子、转子之间气隙(磁阻)不相等，定子铁心分片和磁配置不对称以及静态励磁等原因引起磁通不平衡。该不平衡磁通与轴切割产生轴电压。该电压随发电机的电压和负荷而变化。该轴电压及由此而产生的轴电流，将加速轴承润滑油的老化、变质、使轴瓦严重烧毁，轴承摆度。

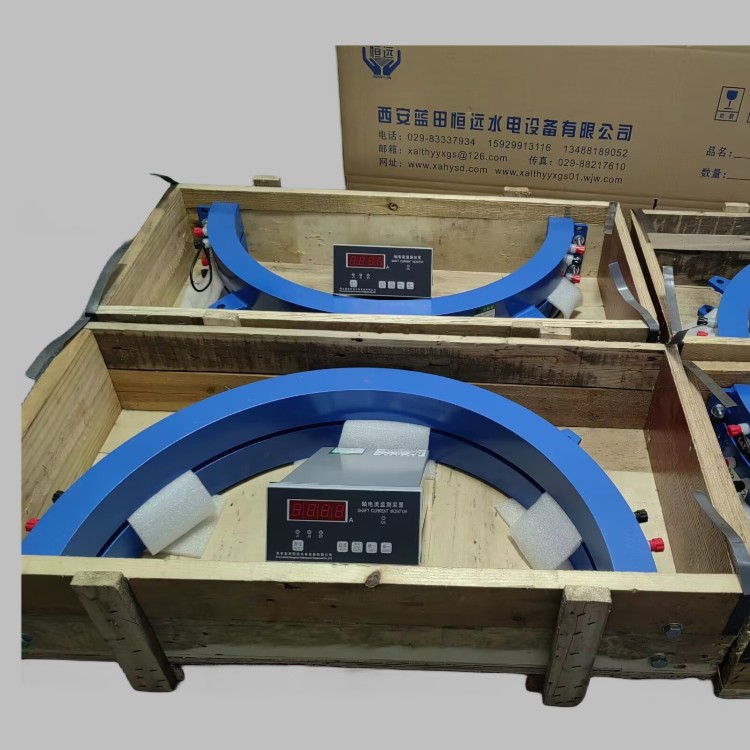

 轴电流监测装置由轴电流传感器和zcx-3型报警装置两部分组成。轴电流监测装置采用现代测控技术，配以的轴电流报警装置，能够实时显示检测出的轴电流数值，具有两级开关量报警输出，具有标准电流输出，并提供rs485通讯接口（须在订货要求中注明）和modbus rtu通讯协议，可以方便地与计算机监控系统接口，可作为水电厂全厂计算机监控系统的组成部分。轴电流报警装置采用标准槽形表结构，安装十分方便。

仪表特点
        轴电流传感器主要功能：实时轴电流数值显示。轴电流报警点可以在量程范围内任意设置和修改。提供与机组轴电流成线性比例的4～20ma的模拟量信号输出，供监控系统使用或直接接入其它仪表。提供隔离的rs485通讯接口，实现与其它计算机通讯。输出两级双开关量报警信号。具有模拟试验功能。

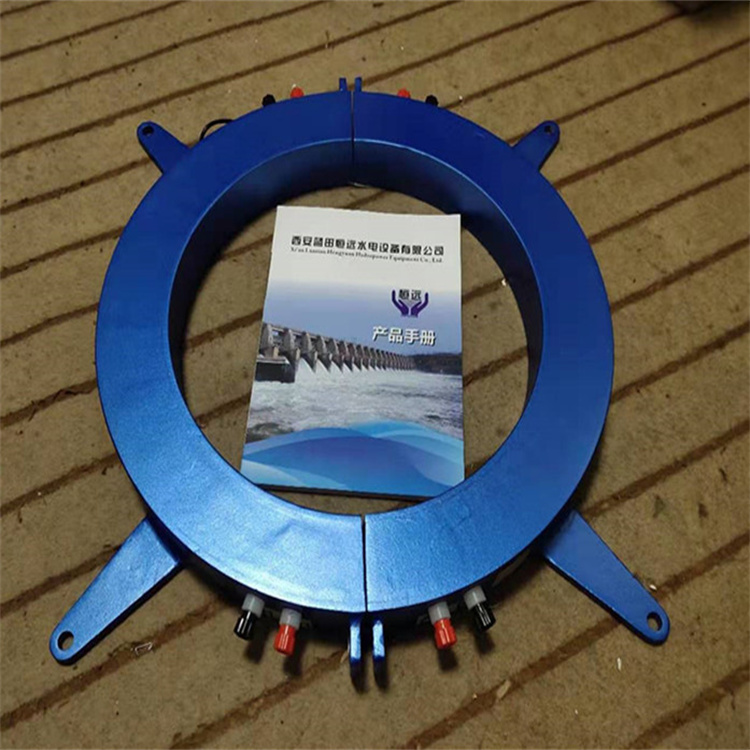

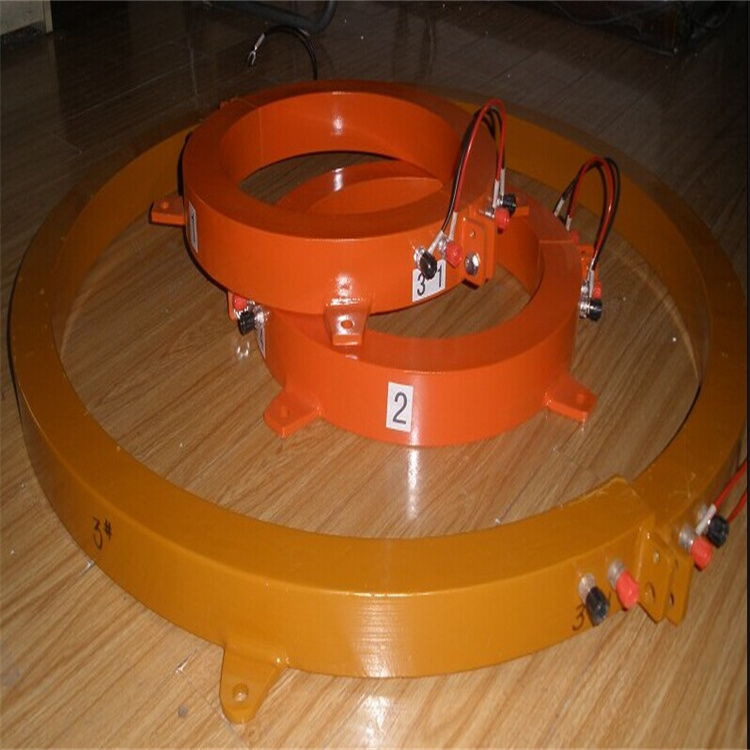

技术特点：采用环形分瓣结构，安装方便，见图示。轴电流监测装置干扰能力强。轴电流监测装置正常工作时，输出装置“正常”的开关量信号。装置的工作电源采用dc/ac两种工作电源。电源范围广，dc110v和220v可以通用，ac110v和220v可以通用。直流电源接入轴电流报警装置时可以不分正和负；交流电源输入到轴电流报警装置时；可以不分相线和线。
技术指标
检测范围： 1~20a；1~50a；1~100a；1~200a；报警设定范围： 1~20a；1~50a；1~100a；1~200a；数字显示： 3.5位led数码管显示； 输出开关量： alert (2)， danger (2)； 装置正常信号（1），公用com；输出模拟量： 4~20ma；通讯接口（订货要求时）： rs485； 接点容量： 3a/250vac，0.5a/250vdc；供电电源： dc95v～250v或ac85v~265v； 消耗功率： 5va 报警装置外形尺寸： 160mm×80mm×120mm=长×高×深(盘装式) 工作环境: 温度-10℃～55℃，湿度＜85%； 海拔高度：<2000m；
 仪表原理：当机组运行时，如果发电机大轴中产生的轴电流通过了装在大轴上的轴电流互感器时，被检测出的轴电流进入报警装置，发出相应的信号。当轴电流到达预先设定的“alert”报警值时，报警装置上的alert信号灯亮，并同时发出开关量信号；当轴电流到达预先设定的“danger”报警值时，报警装置上的danger信号灯亮，同时发出开关量信号。

用于机组各处压力监视选用清仪公司的pd3h系列压力开关。压力开关通过表盘外的旋钮和观察窗，易设定动作点，性能稳定、可靠，经长期使用未见动作值和测量值的漂移。

机组各处压力的测量选用xalthyyxgs单晶硅压力变送器xpt133，该压力变送器外形小，易安装，性能稳定、可靠，经长期使用未见动作值和测量值的漂移。

用清仪公司生产的slh型液位开关控制机组上导、推力、水导油槽上、回油箱液位，当油位高于或低于设定值时液位开关发出相应信号。此液位开关经国内外多个电站长期使用动作可靠。

顶盖液位开关采用xaclake公司生产的mbbc型重锤式液位开关，监测三个液面，动作值任意调整，接点容量大，动作原理为重力式。克服原浮子式液位开关易卡、拒动的现象。

测量油槽和顶盖液位，使用的pr-46w型液位变送器，精度高、稳定性好，对于测量油槽小量程的油位，是该变送器的主要特点。对测量顶盖液位。使用安装时应注意防水，将电缆接入端子箱，避免有水进入电缆的导气管内，造成不能使用。
