45度角不锈钢气动三通y型法兰球阀
价格：电议
地区：上海市
电 话：
手 机：
传 真：02154722967
-
图文详情
-
产品属性
-
相关推荐
| 品牌：vatten/法登 | 型号：vtflyqfl | 结构形式：浮动球三通式 | ||||
| 材质：碳钢 | 连接形式：法兰 | 公称通径：40 mm | ||||
| 适用介质：水 | 压力环境：常压 | 工作温度：常温 | ||||
| 驱动方式：气动 | 流动方向：换向 | 标准：国标 | ||||
| 零部件及配件：定位器 | 用途：换向 | 类型：三通式 | ||||
| 作用对象：水 |

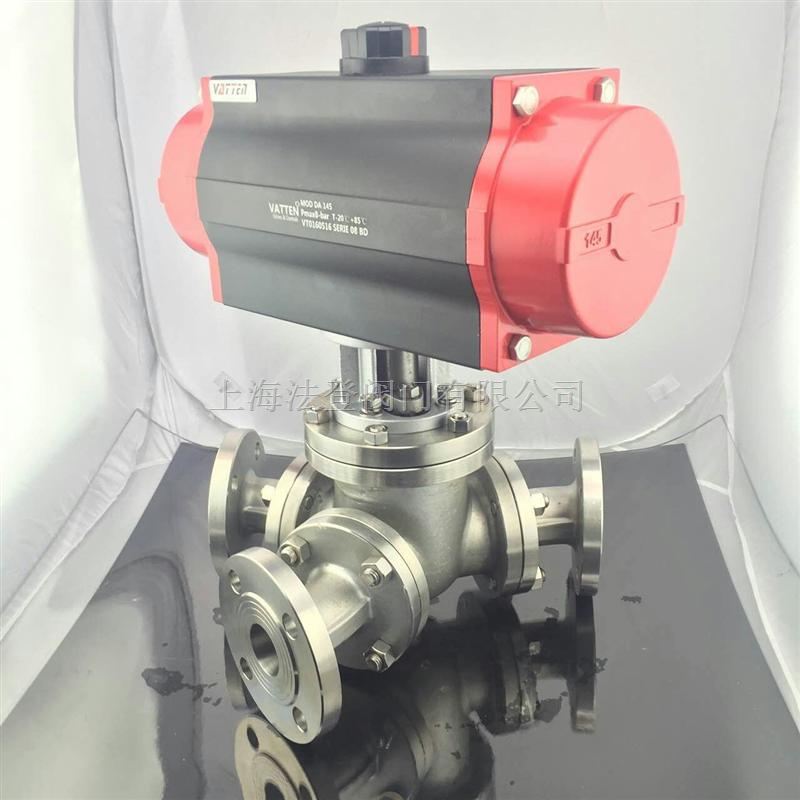

进口气动三通y型球阀 45度角不锈钢气动三通y型法兰球阀
气动三通y型法兰球阀有相互成120°和两通孔成135°，根据需求可实现对介质流向切换的两种工况。y型三通球阀本身结构紧凑，密封性可靠，结构简单，维修方便，密封面与球面在长闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。
y型三通球阀型材料和主要参数
| 产品型号 | q42f/y | ||
| 阀体 | wcb | cf8 | cf8m |
| 球阀 | wvb enp | cf8 | cf8m |
| 阀杆/固定圈 | 2cr13 | 304 | 316 |
| 阀座 | ptfe | ptfe | ptfe |
| 0形圈/填料 | ptfe/硬质合金 | ptfe/硬质合金 | |
| 适用介质 | 水、油、蒸汽等 | 酸等腐蚀性介质 | |
| 适用温度 | -29-425℃ | -29-425℃ | |
| 蜗轮y型三通球阀 | q后插入“3” 表示，示例：q342f/y | ||
| 气动y型三通球阀 | q后插入“6” 表示，示例：q642f/y | ||
| 电动y型三通球阀 | q后插入“9” 表示，示例：q942f/y |
阀体
公称通径：dn50-dn300
阀体材质：wcb、304、316
连接方式：法兰式
压力等级：pn1.6-4.0mpa
结构形式：y型120度、y型135度
阀内组件
阀座密封：ptfe：-30℃～180℃
ppl ：-30℃～250℃
硬密封：-30℃～450℃ 硬质合金：表面喷焊、氮化钨
阀芯材质：304、316、316；硬密封球芯表面采用喷焊、氮化钨
阀杆材质：304
适用介质：粉体、水液、气体等

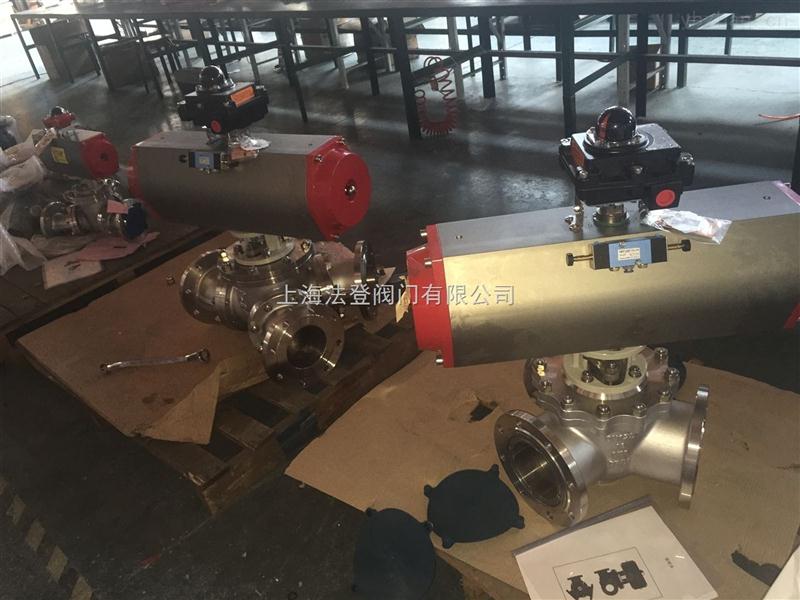

进口气动三通y型球阀 45度角不锈钢气动三通y型法兰球阀
性能
流道形成120度切换，流道平坦、阻力小、流通能力强
介质无滞留
软密封***高温度250度
硬密封***高425度
泄漏量：零泄漏
回差：±2.5%

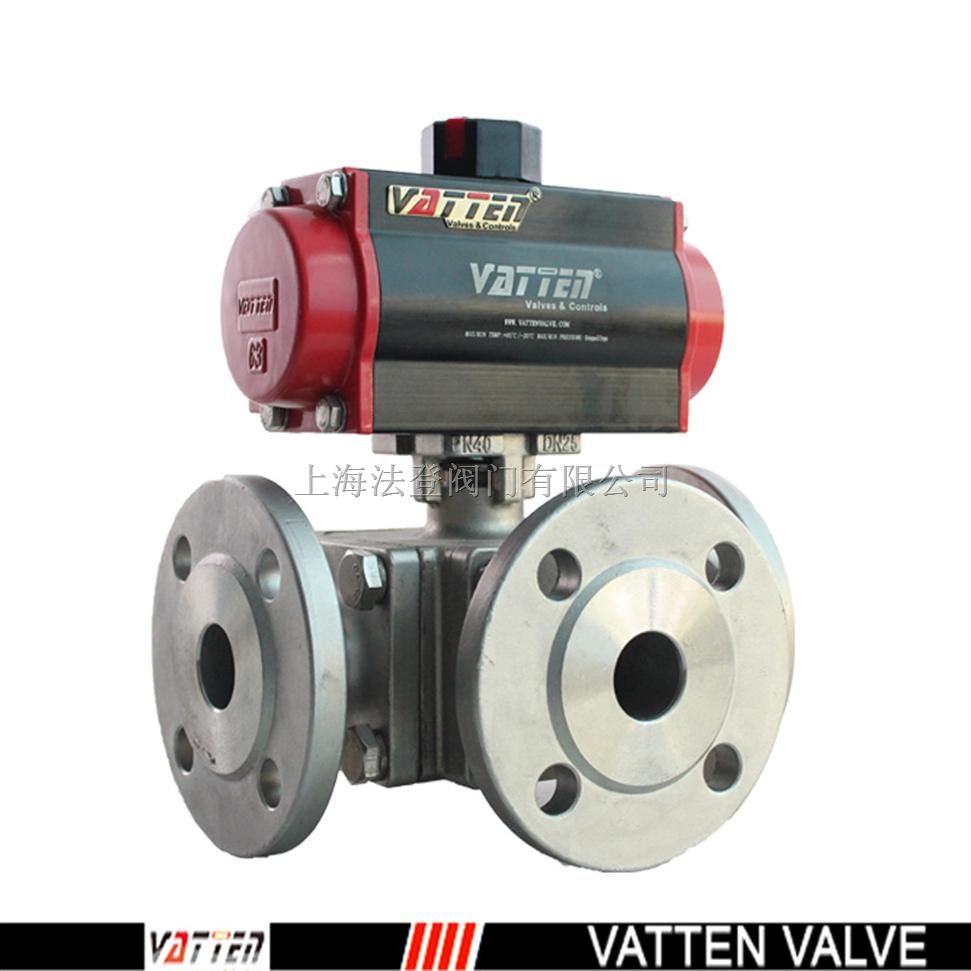

进口气动三通y型球阀 45度角不锈钢气动三通y型法兰球阀
设计制造标准
设计制造：gb/t12238-2008
连接标准：jb/t 79.1-1994
结构长度：gb/t12221-2005
压力试验：gb/t13927-2008
135度y型三通球阀流向图
材质:
碳钢，不锈钢
压力:
16kg
温度:
-15-120℃
介质:
粉末
连接方式:
法兰连接
