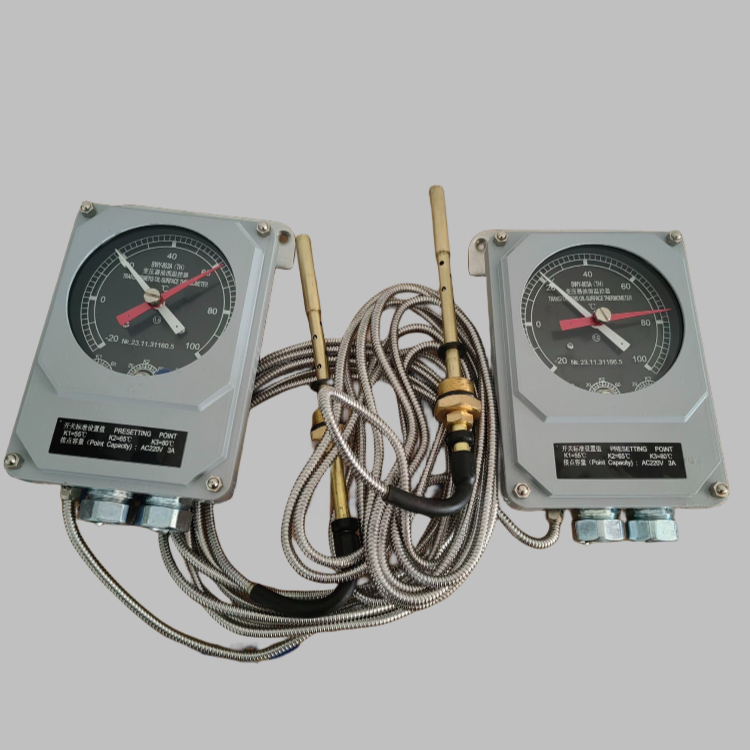

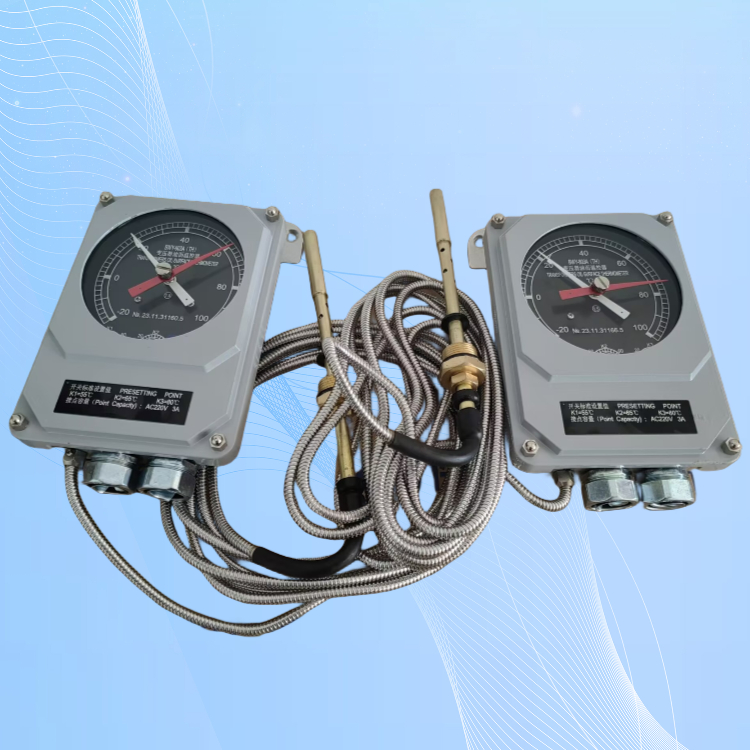

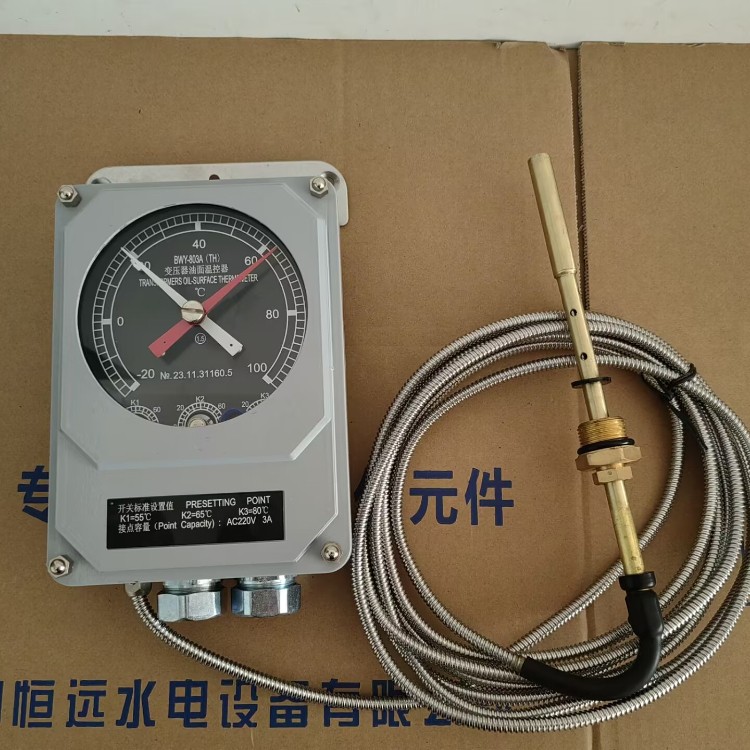

pt100测温表bwy-803a(th)温度指示控制器

pt100测温表bwy-803a(th)温度指示控制器

bwy（wtyk）-802a、803a、804型温度指示控制器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出pt100热电阻信号， 此信号可远传到数百米以外的控制室，通过sk系列数显温控仪同步显示并控制变压器油温。也可通过数显仪表，将pt100热电阻信号转换成与计算机联网的直 流标准信号（0～5v、1～5v、4～20ma）输出。采用外置接线盒方便用户接线。

bwy-803a温度指示控制器技术参数

（1）、工作条件：环境温度为-40~ 55℃，相对湿度为＜95%。

（2）、测量范围：0~120℃

（3）、准确度：1.5级

（4）、开关性能：三组可调开关，各组开关在0~120℃范围内自由设定，开关动作误差±3℃，开关切换差为6±2℃。

bwy—803的标准设定点：k1=55℃、k2=65℃、k3=80℃

开关额定功率：ac：250v 3a；dc：250v  50w （电阻负载）

（5）、测温组件：

温包外形尺寸φ14×62mm，安装螺纹为m27×2。（6）、户外性能：温度指示控制器的防水，防尘性能达到gb428—82中ip55的规定。

（7）、带pt100铂电阻（附录分度值表）

（8）、户外性能：符合jb839—74标准中一般用途热带电工产品中耐潮性能和外露零件的防霉性能。

温度指示控制器数字温度显示调节仪

（1）、工作条件：环境温度0~50℃，相对湿度＜85%。

（2）、显示方式：数字显示。

（3）、显示范围：0—120℃、显示误差：±1℃。

（4）、工作电源：ac：220v±10%，频率50hz～6hz，功耗＜5w。

（5）、线路电阻（pt100到xmt接线端引线电阻）10ω±1ω。

（6）、接点功率：ac：220v、3a。

（7）、安装型式：嵌装式、仪表盘开孔尺寸：152 1×76 1。

（8）、外型尺寸：160mm×80mm×150mm

4—5xmt-2数字温度显示仪主要技术参数

（1）、工作条件：环境温度0~50℃，相对湿度＜85%。

（2）、电    源：ac：220v±10%   频率：50hz~60hz

（3）、显示方式：数字显示

（4）、显示误差：±1℃

（5）、输出信号：4~20ma标准电流信号

（6）、安装型式：方型嵌装式，安装尺寸152 1×76 1。

（7）、外型尺寸：16mm×80mm×150mm
