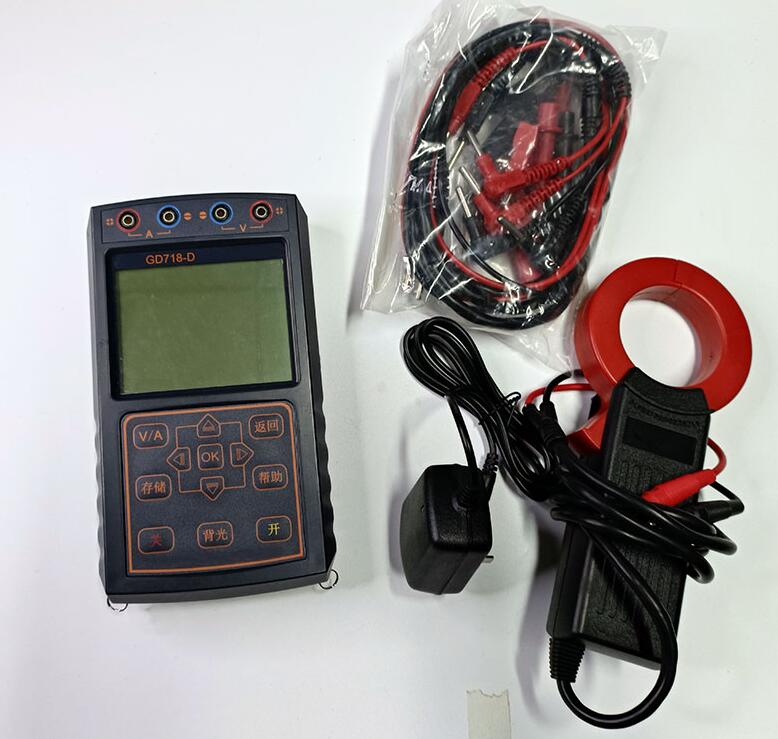

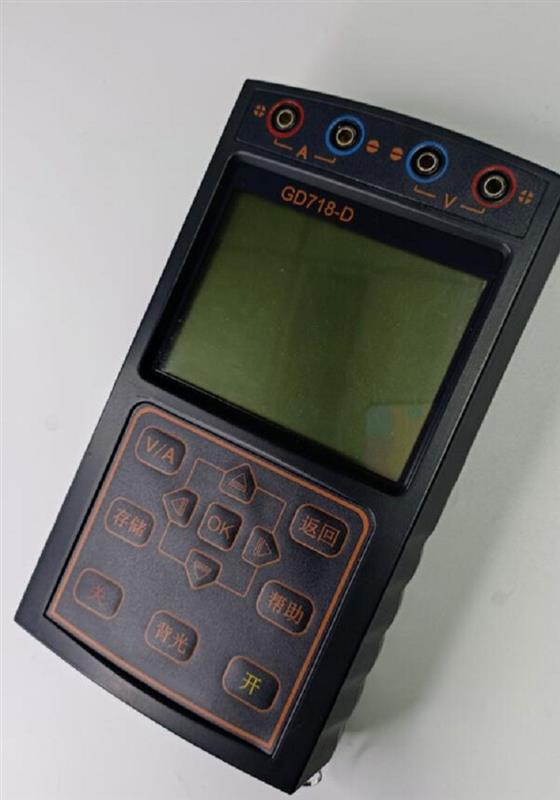

移频在线综合测试仪 型号:gd718-d 库号：d406644

移频在线综合测试仪 型号:gd718-d 库号：d406644

移频在线综合测试仪 型号:gd718-d 库号：d406644

技术指标

1 仪器的测试端口

1.1 电压测试端口v

输入阻抗：1mω

输入大电压：交流700v

1.2 电流测试端口a

输入阻抗：1mω

输入大电压：交流400v

2 直流电压幅值测量指标

测量范围：0～±300v

小显示分辨力：1mv

量程档位切换方式：自动切换

测量误差：±(1.0%＋1d)

3 单频信号测项指标

3.1 电压真值测量指标

测量范围：6hz～5000hz频段，0～400v

小显示分辨力：1mv

量程档位切换方式：自动切换

测量误差：±(2.0%＋1d)

3.2 电流真值测量指标

测试要求：电流钳的ｋ键扳至i侧

测量范围：400hz～5000hz频段，0～20a

小显示分辨力：1ma

量程档位切换方式：自动切换

测量误差：±(3.0%＋1d)

3.3 频率测量指标

测量范围：6hz～5000hz

显示分辨力：100hz以，0.01hz

100hz以上，0.1hz

测量误差：±(0.2hz＋1d)

4 zpw-2000移频测项指标

4.1 电压真值测量指标

测量范围：0～400v

小显示分辨力：1mv

量程档位切换方式：自动切换

测量误差：±(2.0%＋1d)

4.2 电流真值测量指标

测试要求：电流钳的ｋ键扳至i侧

测量范围：0～20a

小显示分辨力：1ma

量程档位切换方式：自动切换

测量误差：±(3.0%＋1d)

4.3 频率测量指标

标称频点：1700hz,2000hz,2300hz,2600hz

频率测量范围：标称频点±10hz

调制频率测量范围：8.00hz～30.00hz

频率及上边频显示分辨力：0.1hz

调制频率显示分辨力：0.01hz

上边频测量误差：±(0.3hz＋1d)

调制频率测量误差：±(0.03hz＋1d)

4.4 轨道补偿电容在线测量指标

测量范围：10μf～100μf

小显示分辨力：0.1μf

测量误差：±(3.0%＋1d)

4.5 在线阻抗测量指标

测量范围：0～500ω

测量误差：±(3.0%＋1d)

5 移频测项指标

5.1 电压真值测量指标

测量范围：0～400v

小显示分辨力：1mv

量程档位切换方式：自动切换

测量允许误差：±(2.0%＋1d)

5.2 电流真值测量指标

测试要求：电流钳的ｋ键扳至i侧

测量范围：0～20a

小显示分辨力：1ma

量程档位切换方式：自动切换

测量允许误差：±(3.0%＋1d)

5.3 频率测量指标

载频频点：550hz、650 hz、750 hz、850hz

载频频率测量范围：载频频点±10hz

调制频率测量范围：6.00hz～30.00hz

频率及上边频显示分辨力：0.1hz

调制频率显示分辨力：0.01hz

上边频测量误差：±(0.3hz＋1d)

调制频率测量误差：±(0.03hz＋1d)

6 25周/50周相敏轨道电路测项指标

6.1 电压基波测量

测量范围：0～400v

测量误差：±(2.0％＋1d)

6.2 电流基波测量

测试要求：电流钳的ｋ键扳至ii侧

测量范围：0～20a

测量允许误差：±(3.0%＋1d)

6.3 电压相位差测量

测量范围：0°～360°

测量分辨力：0.1°

测量误差：±(0.5°＋1d)
