基于labsat gnss录制回放式模拟器的生产线测试介绍

一、 概述

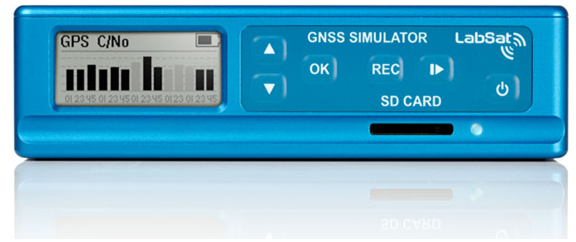

labsat 是由英国racelogic公司开发生成的gnss模拟器，产品满足gps,glonass,北斗，galileo的研发，生成测试检测使用；新一代的labsat3 wideband已经支持新一代信号体系，涵盖了l2，l5，b2，b3等所有gnss频点。

racelogic公司成立于1992年，是一家卫星导航领域的企业，在2011年和2012年荣获英国荣誉女王奖。

二、 应用述求

现在gnss技术已经大规模普及和应用，带有gnss功能的终端已经遍布我们四周。当然用户对于产品的品质要求越来越敏感。制造企业自身为了提供产品竞争力，也在不断的改进产品，提升研发和生成的品质控制能力。国家相关的管理机构也不断的通过制定一系列的指导规程，提高产品进入市场的门槛。

制作企业的gnss产品在终端生产线的检测也越来越合理和完善。

三、 生产线测试介绍

早期制造企业gnss终端生产测试采用的方式有外部天线引入（目前基本已经不用），gnss信号转发方案，部分大型企业会采用gnss模拟器。

下面是目前主流的几种方式：

gnss信号转发方案

gnss单通道模拟器＋ 外设（功分器or转发辐射）

gnss多通道模拟器＋ 外设（功分器or转发辐射）

gnss信号转发方案

优点：该方案为低成本的测试方案，该系统能够在室内模拟一个与室外环境接近的gnss信号环境；能够得到实际的gnss卫星信号；能够在室内完成gnss的功能测试。

 缺点：室内转发的信号容易受到室外环境（天气和卫星的运动）的影响，这个影响会导致室内信号强度的不确定性，就是说，测试标准和测试数据不能控制在很窄的范围内。转发过程的多级放大容易导致信号过饱和，无法区分次品。

 结论：这是低成本的测试方案。被目前很多厂家使用。很多gnss终端制造商在导入产品初期都会采用该方案，配合以下的一些其它方案一起做测试。

gnss单通道模拟器＋ 外设（功分器or转发辐射）

优点：单通道模拟器能够提供射频电平恒定、不受环境干扰的gnss信号源，为gnss接收机提供可控的测试信号。利用模拟器来测试gnss接收机的接收灵敏度。

缺点：仅能提供一个卫星信道（单颗卫星），主要用于测试接收机的接收灵敏度，无法定位。

结论：

gnss单通道信号源用于测试gnss接收机的接收灵敏度

gnss转发系统用于测试： gnss接收机的定位时间、可见卫星数、跟踪灵敏度。

gnss多通道模拟器＋ 外设（功分器or转发辐射）

优点：系统提供射频电平恒定的、可调的、多通道的（6,8,12颗）卫星信道，能够实现几乎所有的测试项目。结合一些信号转发配件，可以实现全功能的测试。该系统被目前一些模块厂家、芯片公司、设计公司以及一些较大公司所采用。

缺点：整体成本高。

labsat3回放模拟器有别于传统模拟器的复杂的功能，由于针对产线的测试的特点，区别于大型模拟器，产线的测试，完全替代了gnss多通道模拟器，大大的降低了使用成本

产品功能描述：

通过labsat3强大的录制功能，录制大型的模拟器的恒定信号（或者实际信号），导入到labsat设备当中，（生成文件特点：每颗卫星信号恒定，整体可调）

如下图，单台设备测试时：由于labsat输出的信号功率在-73到-105dbm之间，通过外置的40db的衰减器（可根据需要选择），调整到理想的信号区间，设备本身还带有31db可调衰减功能（步进1db）

由于实际生成效率需要，往往需要对输出的信号进行分路处理，同时满足一分多，如一分四，一分八，一分十六，一分三十二等；如下图：

考虑到无源功分器的衰减功能，labsat外置的衰减器衰减器需要相应降低（一般一分八，建议25-30db，一分十六建议20-25db）。

除了在采用传导测试的情况下，很多时候的终端接收机天线和主机实现了一体化，这个时候测试就不得不采用辐射的形式来实现；如下图：

辐射天线和被测件之间需要保持合理的距离，防止电磁串扰

测试的几个要点：

1. 确保所有rf端口清洁

2. 产线工位具备防静电功能

3. 所有测试射频线条件一致（长度，型号规格）

4. 线缆要求，5米以内，建议标准线缆，5米-20米选用直径3mm线缆

5. 传导测试射频线接口使用一段时间后，建议加固或者更换

6. 对每个工位布线后，采用标准gnss接收机检测评估；开展检测后定期点检

7. 确保模拟器和测试模块的电流电压稳定（采用合格制具）

8. 功分器等配件需要满足合格要求（如隔离度，驻波比等等）

9. 功分器要求：无源功分器建议不超过一分八

10. 辐射测试，有条件情况下，采用屏蔽箱

11. 辐射测试考虑到成本要素，如果屏蔽条件不够，尽量保持：

室外信号不能导入

12.辐射测试终端保持一定的距离50cm以上

辐射天线360度四个角度均进行点检，其他考虑因素

例举：多天线大覆盖辐射

产品参数要点：
