　   降压型dc-dc电源芯片
　　型号：lm5164ddar
　　产品分类：dc-dc电源芯片
　　原始制造商：texas instruments incorporated
　　安装类型：smt
　　封装/外壳：soic8_150mil
　　拓扑结构：降压
　　开关频率：1mhz
　　输出端数：1
　　输出电压：1.2v~100v
　　长x宽/尺寸：4.90 x 3.90mm
　　功能：降压
　　输出类型：adjustable
　　输出电流：1a
　　同步整流器：是
　　高度：1.70mm
　　引脚数：8pin
　　工作温度：-40℃~ 150℃(tj)

　　存储温度：-65℃~ 150℃

　　特性：
　　专为可靠耐用的应用而设计
　　– 6v 至 100v 的宽输入电压范围
　　– 结温范围：–40°c 至 150°c
　　– 固定 3ms 内部软启动计时器
　　– 峰值和谷值电流限制保护
　　– 输入 uvlo 和热关断保护
　　针对超低 emi 要求进行了优化
　　– 符合 cispr 25 5 类标准
　　适用于可扩展的工业电源和电池组
　　– zui短导通时间和关闭时间低：50ns
　　– 高达 1mhz 的可调节开关频率
　　– 可实现高轻负载效率的二极管仿真
　　– 10.5a 空载输入静态电流
　　– 3a 关断静态电流
　　通过集成技术减小九游会的解决方案尺寸，降低成本
　　– cot 模式控制架构
　　– 集成式 0.725ω nfet 降压开关
　　– 集成式 0.34ω nfet 同步整流器省去了外部肖特基二极管
　　– 1.2v 内部电压基准
　　– 无环路补偿组件
　　– 内部 vcc 偏置稳压器和自举二极管
　　– 漏极开路电源正常指示器
　　– 带 powerpad 的 8 引脚 soic 封装
　　使用 webench power designer 创建定制稳压器设计

　　应用：
　　工业电池包 (≥10s）
　　电池组 – 电动自行车/电动踏板车/lev

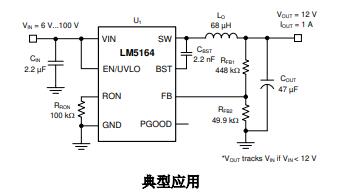

　　典型应用：
