market status

trendforce預估今(2023)年ai伺服器(包含搭載gpu、fpga、asic等)出貨量近120萬台、 年增38.4%，占整體伺服器出貨量近9%mic预估，2024年全球ai服务器出货量为194 万台、2025年达236万台，一路成长至2027年320万台，年复合成长率（cagr）为24.7 ％。

ai server power consumption

ai服务器的广义定义是指搭载 ai 芯片（如gpu/ fpga/ asic芯片）的服务器，相对狭义的定义则是至少搭载一颗 gpu 的服务器被视作是 ai 服务器。由于ai算力的需求攀升，使得芯片耗电功率也不断升级，一台ai服务器需要2 颗cpu与4至8颗的gpu，gpu又是cpu功率的2至4倍。 nvidia的 ai 处理器h100的峰值功耗高达 700 瓦，加上储存装置、网络设备等，运作ai应用程序的机柜功耗可能超过30kw。 一个普通服务器机架的平均功耗为7kw。

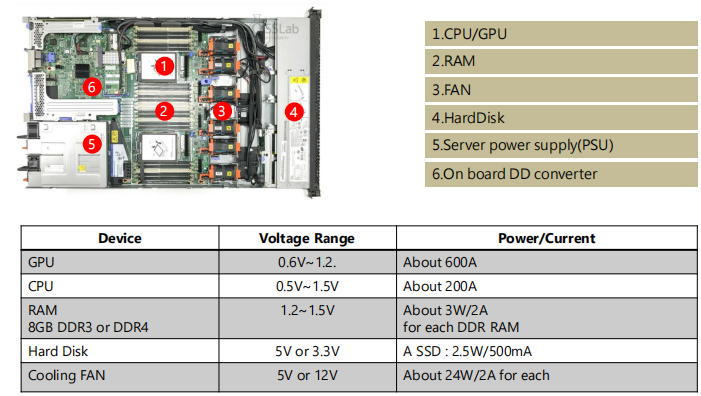

ai服务器各装置电压/功率规格

服务器主板上的dd电源模块测试

研发端测试： input/output的 ripple测试, ocp, 效率, input/output ovp, 输出时序, dynamic, input drop 也会利用vrtt tool这样的治具，来实际模拟cpu等系统拉载特性测试。该vrtt tool上面会有量测 点供仪表量测，也可以从vrtt tool的软件读取相关测试数据。

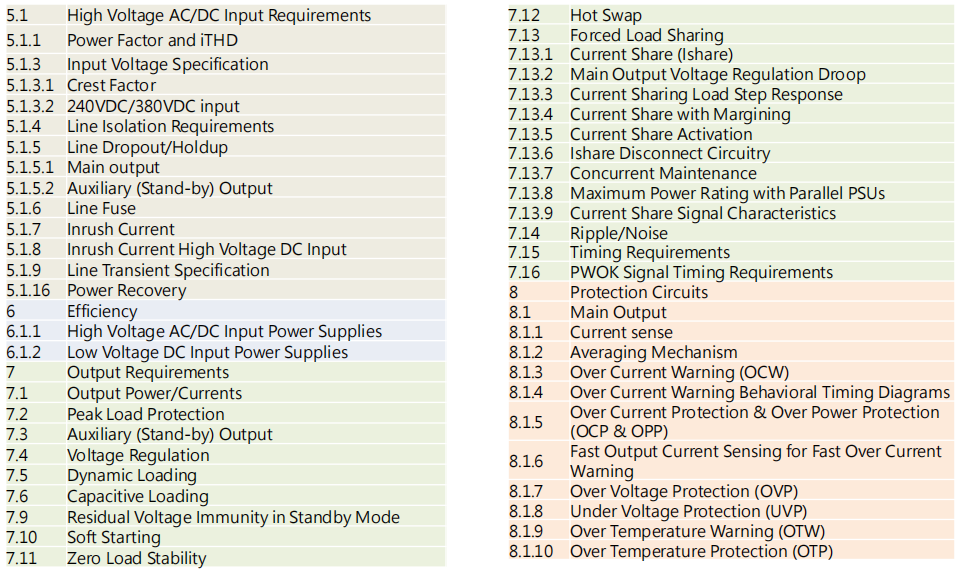

m-crps规范测试项目-high voltage ac/dc input requirements

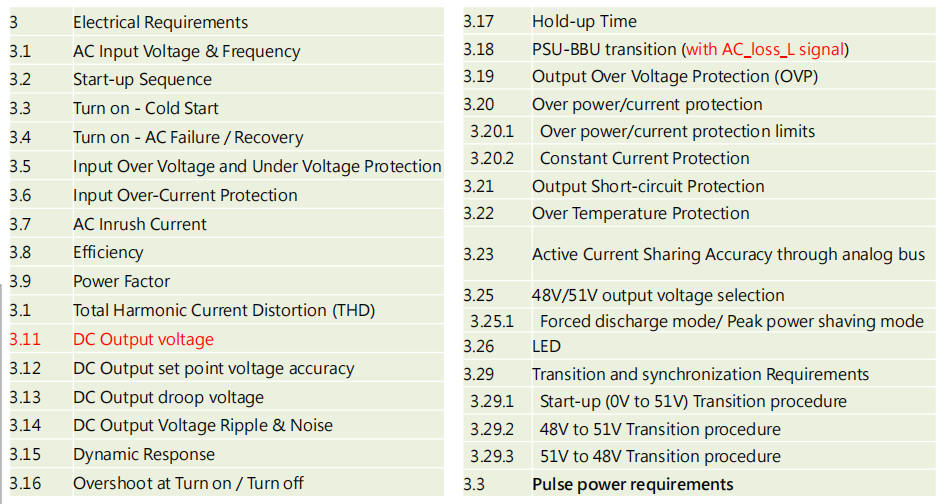

orv3规范测试项目- 51v/50v/48vout psu

测试设备

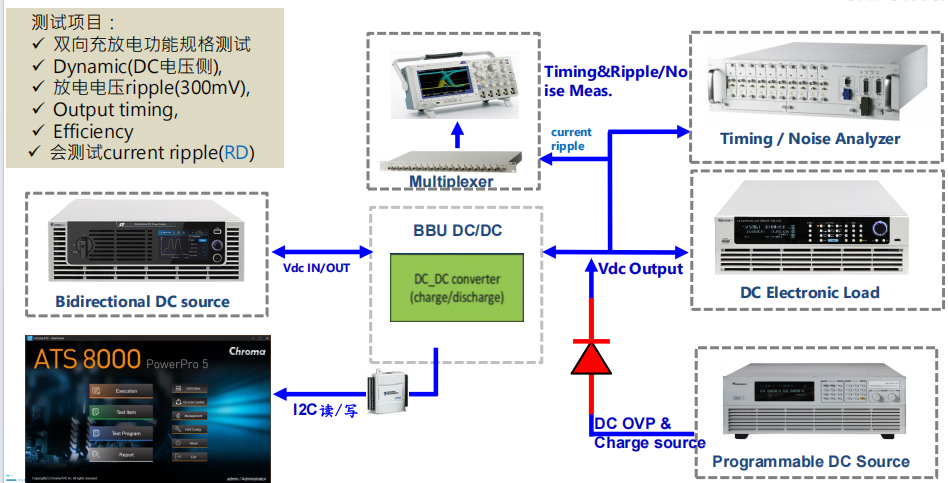

bbu 双向dc/dc converter测试方块图
