引言

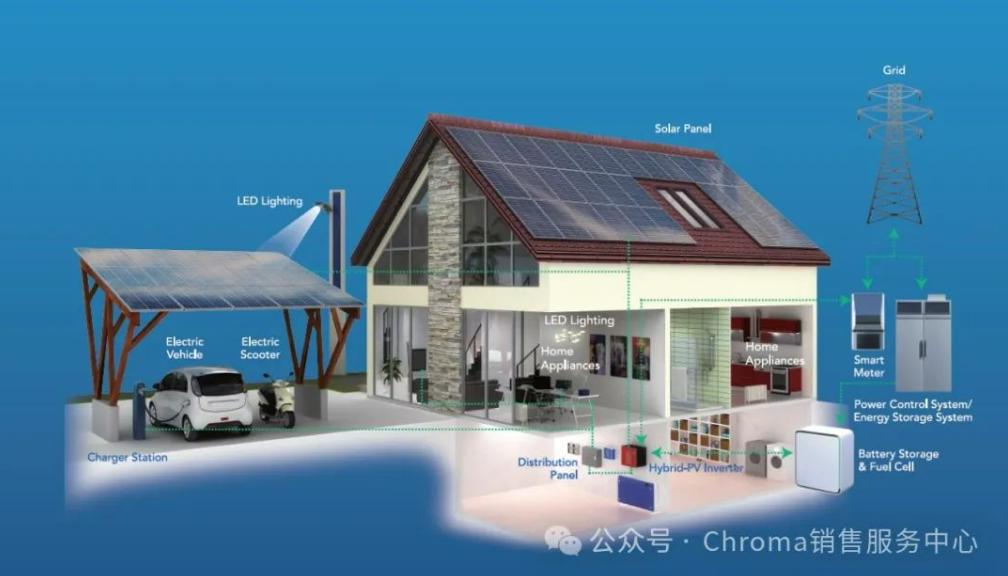

气候变化是当今最严峻的问题之一，实现净零和碳中和成为各国和企业的共同目标。光伏产业蓬勃发展，尤其欧洲光伏市场需求火爆，德国的“太阳能一揽子计划”极大地简化了居民光伏安装流程，阳台光伏正异军突起。相较于传统的屋顶光伏，阳台光伏安装简便，并网便捷，成本更低，优势显著。由于阳台使用空间的限制，在设备选择上，具有体积小巧、质量较轻、安装使用方便的微型逆变器成为该场景的更优解。据相关机构统计数据显示，今年全球微逆市场需求量约为23.6 gw，同比增长35%，微逆出货量全年增长的确定性和持续性非常不错。

微型逆变器技术发展

随着技术的发展，微逆产品输入从一拖二、一拖四、演变到一拖六、一拖八，功率逐渐变大。一般微逆输入电压低于25v是不工作，随着光照角度变化，单块光伏板转换效率不高，将来会衍生出并联方案和串联方案。并联方案优势是电压低、安全，然而输入电流可达到32a，电流温升升高，增加生产成本，另外光伏板并联，接线复杂，不方便消费者使用。串联方案接线方便，可增加光伏板转换效率，国内某微逆厂商已推出串联方案，直流输入电压52v-118v，虽然高电压带来了更高安全规范的要求，但是同时为客户带来了更多的选择性。

pv模拟电源应用

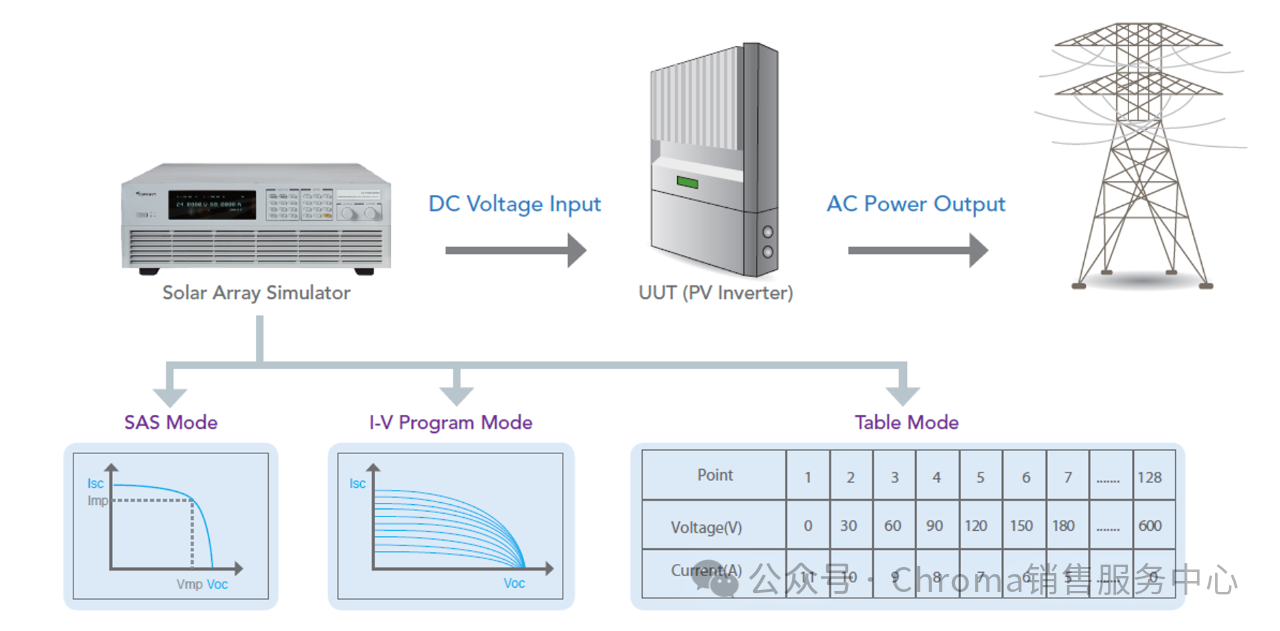

为应对将来技术发展不确定性，选择兼容并联/串联技术路线的仪器设备，chroma 62015h-150s/62020h-150s，150v/40a输入规格相对传统80v/25a规格，更具有竞争优势。chroma 62000h-s具有响应快速之设计以模拟太阳电池的输出i-v曲线，于单机内建en50530 & sandia的sas模型可简单且方便设定voc、isc、vmp及imp等参数后产生一i-v曲线输出，另外具有i-v program功能可储存100条不同照度及温度下的i-v曲线于记忆体内，并且可以设定每一条i-v曲线执行时间(1-15,000s)，此外也提供一table模式允许使用者透过数位介面存入128~4096点的v&i 阵列功能，可让使用者编辑任何遮罩的i-v曲线，以上非常适合验证光伏逆变器(pv inverter)性能，此可应用于光伏逆变器、微逆变器及太阳能充电器的最大功率追踪(mppt)效能测试。
